Подсоедините резистор сопротивлением от 12 до 230 Ом между контактом разъема и «массой» автомобиля.

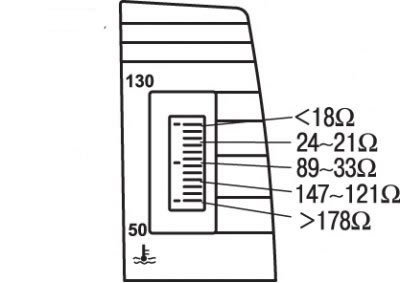

Рис. 13.66. Показания электронного указателя температуры охлаждающей жидкости при подсоединении к разъему резисторов сопротивлением от 18 до 178 Ом

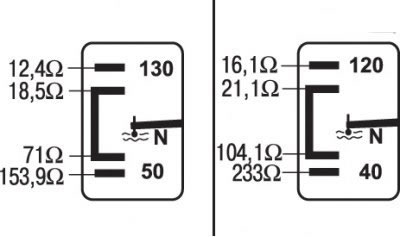

Рис. 13.67. Показания аналогового указателя температуры охлаждающей жидкости на моделях с тахометром при подсоединении к разъему резисторов сопротивлением от 12,4 до 233 Ом

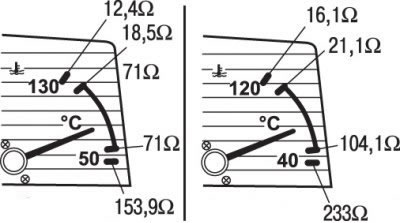

Рис. 13.68. Показания аналогового указателя температуры охлаждающей жидкости на моделях без тахометра при подсоединении к разъему резисторов сопротивлением от 12,4 до 233 Ом
(Информация скопирована с сайта: «Autoinstruction»)
Проверьте, чтобы провода не касались «массы» автомобиля, и включите зажигание. Подождите 2 мин, чтобы стабилизировались показания указателя, затем, руководствуясь рис. 13.66, 13.67, 13.68, сравните действительные показания указателя с ожидаемыми.
Если возможно, повторите проверку с резисторами другого сопротивления в указанных пределах. Перед заменой резисторов выключите зажигание.
Если указатель температуры показывает максимальную или минимальную температуру независимо от сопротивления резистора, в проводах датчика замыкание или обрыв. В противном случае неверные показания вызваны неисправностью самого указателя температуры охлаждающей жидкости.
