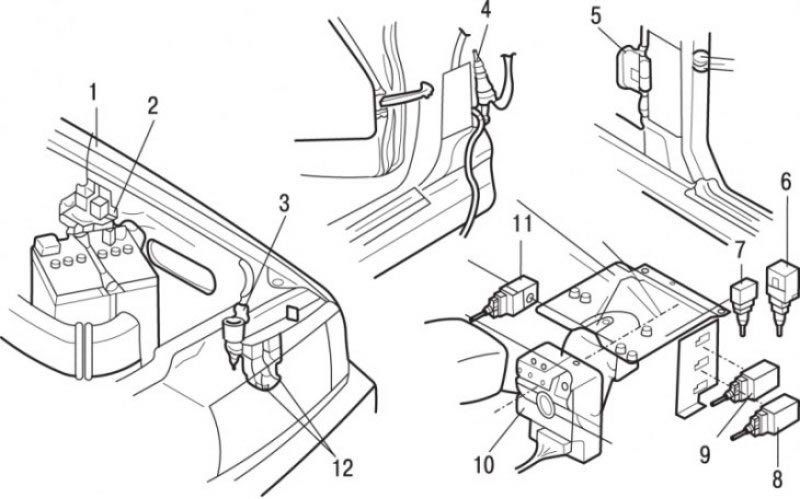

Рис. 13.69. Расположение реле в автомобиле: 1 – реле фар; 2 – реле зажигания; 3 – реле вентилятора радиатора; 4 – реле центрального замка; 5 – реле звукового сигнала; 6 – реле контроля включения фонаря стоп-сигнала/габаритного освещения; 7 – реле отопителя; 8 – реле интервалов работы стеклоочистителей; 9 – таймер системы освещения замка двери; 10 – реле звуковой сигнализации; 11 – прерыватель указателей поворота; 12 – реле кондиционера
Количество и функции установленных реле изменяются в зависимости от модели и комплектации автомобиля. Стандартное расположение реле показано на рис. 13.69.
Если в электрической цепи, в которой есть реле, обнаружена неисправность, не забывайте, что ее причиной может быть повреждение реле. Проверьте, так ли это, установив новое исправное реле.
Для того чтобы заменить реле, отсоедините крепежные зажимы или выверните винты, после чего отсоедините его от разъема.
Установка проводится в последовательности, обратной снятию.
