Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Откачайте топливо из топливного бака.
Рис. 5.7. Расположение разъемов (2) датчика уровня топлива на крышке топливного насоса (1)
3. Отсоедините электрические разъемы датчика уровня топлива (рис. 5.7).
4. Снимите хомут крепления шланга и возвратный топливопровод.

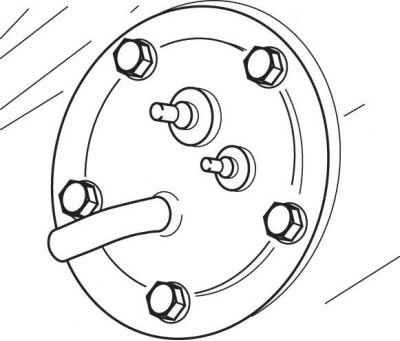

Рис. 5.8. Расположение болтов крепления датчика уровня топлива и топливного насоса
5. Выверните 6 болтов и снимите датчик уровня топлива и топливный насос (рис. 5.8).
Рис. 5.9. Расположение хомута (1) крепления шланга к крышке (2) датчика уровня топлива и топливного насоса
6. Снимите хомут и шланг с нижней части датчика уровня топлива (рис. 5.9). Очистите привалочные поверхности.
Установка
1. Установите шланг на нижней части датчика уровня топлива и закрепите его хомутом.
2. Установите датчик уровня топлива и топливный насос.
Внимание! При установке необходимо использовать новые болты, алюминиевые шайбы и прокладку.
3. Установите хомут крепления шланга и возвратную топливную магистраль.
4. Подсоедините разъемы к датчику уровня топлива.
5. Залейте топливо в топливный бак.
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
