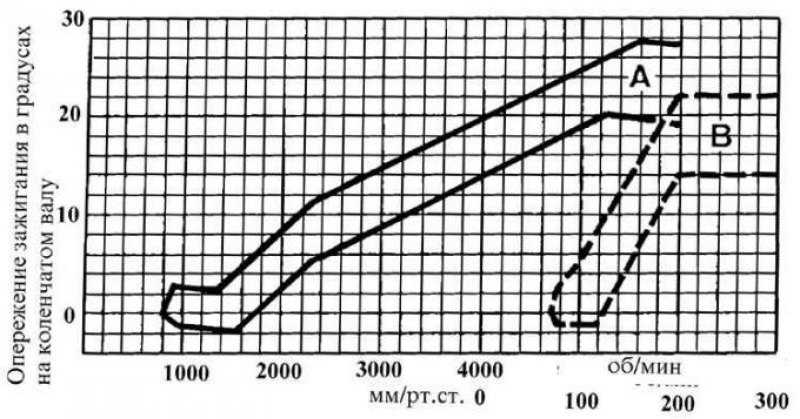

Характеристики опережения зажигания распределителя зажигания Lucas двигателя 1,3 дм3
А – центробежный регулятор; В – вакуумный регулятор

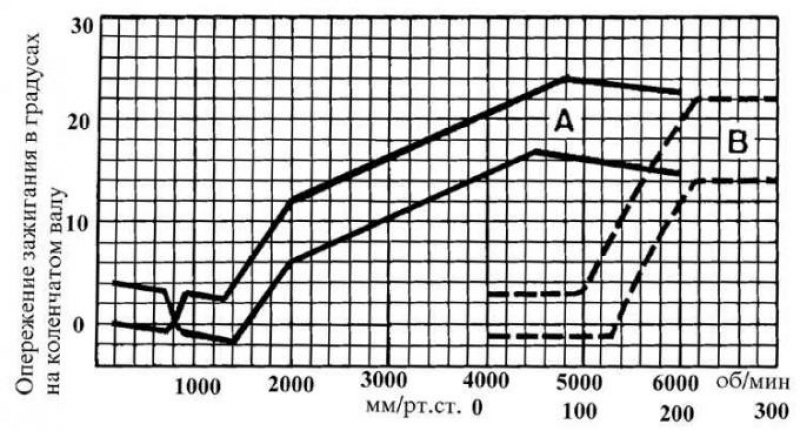

Характеристики опережения зажигания распределителя зажигания Bosch двигателя 1,3 дм3
А – центробежный регулятор; В – вакуумный регулятор

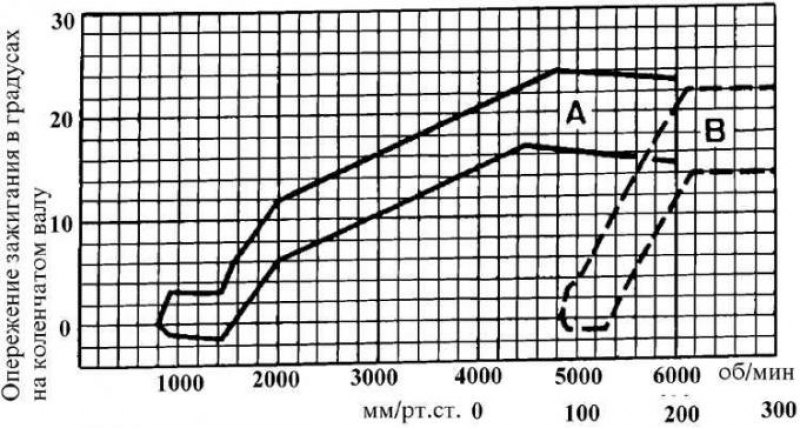

Характеристики опережения зажигания распределителя зажигания Lucas двигателя 1,6 дм3
А – центробежный регулятор; В – вакуумный регулятор
Характеристики опережения зажигания распределителя зажигания Bosch двигателя 1,6 дм3
А – центробежный регулятор; В – вакуумный регулятор
Характеристики опережения зажигания распределителя зажигания Lucas двигателя XR3
А – центробежный регулятор; В – вакуумный регулятор
Характеристики опережения зажигания распределителя зажигания Bosch двигателя XR3
А – центробежный регулятор; В – вакуумный регулятор
Бесконтактная система зажигания фирмы Bosch или Lucas состоит из аккумуляторной батареи, катушки зажигания, распределителя зажигания с электронным модулем и свечей. Порядок зажигания: 1–3–4–2.
Распределитель зажигания
| Марка | Bosch или Lucas |
| Привод | от распределительного вала |
| Начальная установка угла опережения зажигания | 12° перед ВМТ |
| Цветовой код: | |
| Двигатели с рабочим объемом 1,3 дм3 | красный/ черный |
| Двигатели с рабочим объемом 1,6 дм3 (LUA) | синий |
| Двигатели с рабочим объемом 1,6 дм3 | оранжевый/ синий |
Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.
Катушка зажигания
| Марка | Bosch, Femsa, Polmot или Lucas |
| Сопротивление первичной обмотки | 0,72 – 0,88 Ом |
| Сопротивление вторичной обмотки | 4,5 – 7 кОм |
| Напряжение на вторичной обмотке, мин | 30000 В |
Свечи зажигания
| Код двигателя | Свечи Motorcraft | Зазор | Свечи Bosch | Зазор |
| JBA/ JBB | AGRF 22C1 | 1,0 | FR6DCX | 1,1 |
| GMA/ JPA/ LPA/ LUC/ LUA/ L4B | AGRP 22C | 0,75 | | |
| GPA | AGP 12 | 0,75 | F6DC | 0,6 |
| F6D | CAGRP 32CD1 | 1,0 | F5DC | 0,6 |
| FUA | AGRP 22C | 1,0 | FR6DCX | 1,1 |
| LRA | AGRP 12CD | 1,0 | F6DC | 0,6 |
| LUAE | – | – | F5DC | 0,6 |
LNA | AGRP 901C1 | 1,0 | F5DC | 0,7 |
