Суппорт тормоза переднего колеса
1 – внутренняя тормозная колодка; 2 – направляющий палец; 3 – кронштейн; 4 – наружная тормозная колодка; 5 – крепежная скоба; 6 – пылезащитный колпачок; 7 – уплотнительное кольцо; 8 – поршень; 9 – корпус цилиндра
Передние дисковые тормоза
Слева – 1981 года; справа – 1988 года: 1 – штуцер прокачки; 2 – зажим; 3 – направляющий палец; 4 – разъем индикатора износа колодок; 5 – внутренняя тормозная колодка; 6 – внешняя тормозная колодка; 7 – нижний направляющий палец; 8 – корпус цилиндра; 9 – суппорт; 10 – скоба; 11 – тормозной диск; 12 – винт крепления тормозного диска; 13 – держатель
Внимание! При повторной установке тормозных колодок их необходимо устанавливать на места, с которых они были сняты. Не допускается менять колодки местами.
Внимание! С 1987 года серийно устанавливаются тормозные колодки, не издающие посторонних звуков при работе холодных тормозов. Такие колодки могут также устанавливаться на автомобили более ранних выпусков. Номера по каталогу новых колодок: для обычных тормозных дисков – 6178479, для вентилируемых – 6178480.
Снятие
1. Отпустить болты крепления колес, поднять автомобиль, отвинтить болты и снять колеса.
2. При наличии указателя износа тормозных колодок отключить разъем от суппорта.

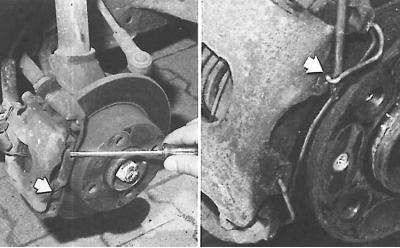

3. Узкой отверткой извлечь стопорный зажим (слева – 1981 года, справа – 1988 года).

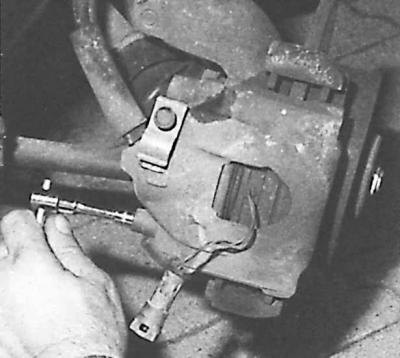

4. Торцевым ключом на 7 мм отвинтить болты крепления суппорта к кронштейну.

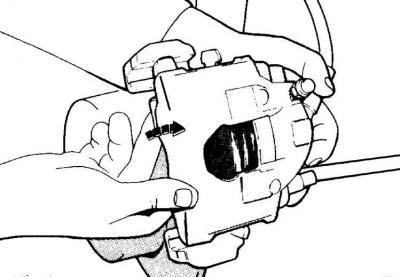

5. Снять корпус цилиндра суппорта и с помощью мягкой проволоки подвесить его к стойке подвески.
6. Снять внутреннюю тормозную колодку с корпуса цилиндра суппорта.
7. Снять наружную тормозную колодку из кронштейна.
8. Откачать из бачка немного тормозной жидкости и полностью вдавить поршень в тормозной цилиндр. При вдавливании поршня постоянно наблюдать за уровнем тормозной жидкости в бачке.
Внимание! При снятых тормозных колодках нельзя нажимать на педаль тормоза, так как это приведет к выдавливанию поршня из цилиндра.
Установка
1. Тщательно очистить направляющие и места посадки колодок.
2. Проверить состояние противопыльного колпачка и уплотнительного кольца поршня.
3. Измерить толщину тормозного диска.
4. Установить внутреннюю тормозную колодку с пружиной на задней стороне в корпус цилиндра.

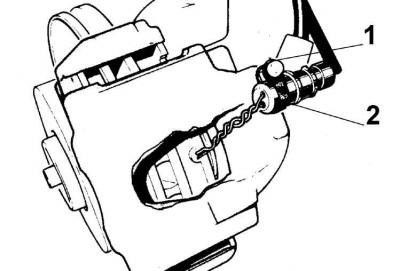

5. При наличии датчика износа тормозных колодок провести провод датчика в отверстие суппорта и закрепить на штуцере прокачки (1 – штуцер прокачки, 2 – разъем указателя износа тормозных колодок). Свободная минимальная длина провода должна быть не менее 26 мм.
6. Установить наружную тормозную колодку в кронштейн.
7. Установить корпус цилиндра и затянуть болты крепления.
8. Установить крепежную скобу.
9. Установить передние колеса и опустить автомобиль.
Источник доступен на веб-сайте www.Autoinstruction.ru
10. Несколько раз нажать педаль тормоза для установки тормозных колодок.
