Рабочий тормозной цилиндр
1 – пылезащитный колпачок; 2 – штуцер прокачки; 3 – корпус тормозного цилиндра; 4 – пылезащитный колпачок; 5 – поршень; 6 – уплотнительное кольцо; 7 – пружина
1. Снять задние тормозные колодки.
2. Отвинтить тормозной трубопровод от рабочего тормозного цилиндра и заглушить его пробкой.

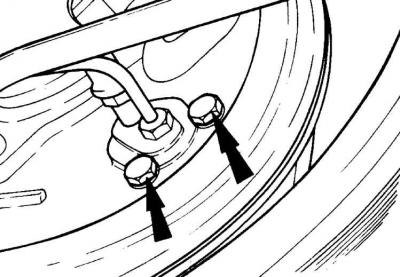

3. Отвинтить два болта (указаны стрелками) сзади тормозного щита и снять тормозной цилиндр вместе с прокладкой.
4. Снять пылезащитные колпачки и извлечь поршни из тормозных цилиндров.
5. Промыть все детали тормозной жидкостью.
6. Установить новые уплотнительные кольца на поршни и, окунув один поршень в тормозную жидкость, вставить его в цилиндр и установить пылезащитный колпачок.
7. С обратной стороны цилиндра вставить пружину, поршень и пылезащитный колпачок.
[Смотрите полную версию на сайте www.autoinstruction.ru]
8. Привинтить рабочий тормозной цилиндр к тормозному щиту.
9. Привинтить тормозной трубопровод.
10. Установить тормозные колодки.
11. Удалить воздух из тормозной системы.
