Тормозной механизм заднего колеса (в моделях с февраля 1983 года)
1 – передняя тормозная колодка; 2 – разжимная планка; 3 – пружина; 4 – рабочий тормозной цилиндр; 5 – тормозной щит; 6 – штуцер прокачки; 7 – болты крепления рабочего тормозного цилиндра; 8 – удерживающая стойка; 9 – задняя тормозная колодка; 10 – пружина крепления тормозных колодок; 11 – чашка; 12, 13 – стяжные пружины; 14 – пружина
Тормозной механизм заднего колеса на автомобиле
1 – рабочий тормозной цилиндр; 2 – пружина; 3 – привод стояночного тормоза; 4 – удерживающая стойка; 5 – передняя тормозная колодка; 6 – стяжная пружина; 7 – тормозной щит; 8 – пылезащитный чехол; 9 – разжимная планка; 10 – пружина; 11 – болт; 12 – задняя тормозная колодка; 13 – трос стояночного тормоза; 14 – нижняя опора тормозных колодок
Снятие
Состояние тормозных колодок можно проверить с помощью зеркала через отверстие в тормозном щите, предварительно достав из него пробку.
1. Ослабить болты крепления колеса, поднять заднюю часть автомобиля и снять колесо.
2. Отпустить стояночный тормоз.
3. Снять пылезащитный колпак центральной гайки крепления ступицы и извлечь шплинт.
4. Отвинтить гайку, снять фиксатор гайки, упорную шайбу и снять ступицу (тормозной барабан), потянув ее на себя.
5. Снять крепление передней тормозной колодки, для чего пассатижами прижать чашку пружины к тормозной колодке и в этом положении, удерживая сзади тормозного щита стойку, повернуть чашку на 90°, снять чашку, пружину и удерживающую стойку.

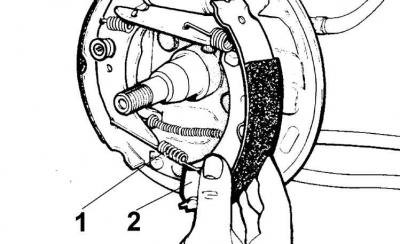

6. Снять переднюю тормозную колодку со щита, потянув ее вверх и отклоняя вперед (1 – стяжная пружина, 2 – передняя тормозная колодка).
7. Снять верхнюю и нижнюю стяжные пружины.

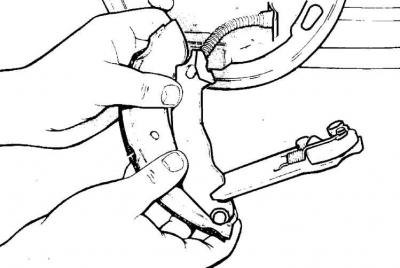

8. Таким же образом снять заднюю тормозную колодку вместе с рычагом привода стояночного тормоза и разжимной планкой.

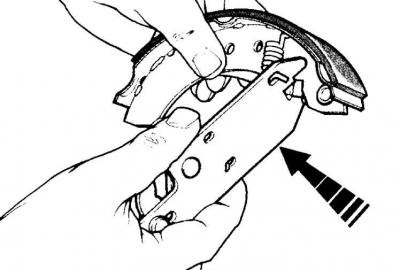

9. Снять с задней тормозной колодки разжимную планку.
Установка
1. Зацепить трос привода стояночного тормоза за рычаг привода стояночного тормоза.
(Статья перепечатана с ресурса Autoinstruction)
2. Зацепить пружину разжимной планки и установить планку на заднюю колодку.
3. Установить тормозную колодку, упирая верхний конец колодки в поршень рабочего тормозного цилиндра, а нижний в опору, при этом рычаг привода стояночного тормоза должен соприкасаться с поверхностью пластмассового плунжера, а не заходить за него.
4. Установить удерживающую стойку, пружину и чашку и поворотом на 90° зафиксировать ее.

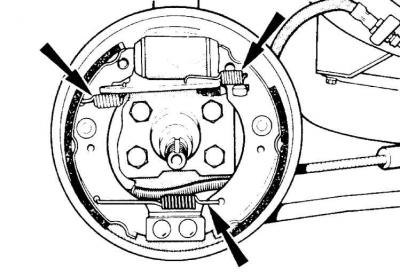

5. Соединить обе колодки нижней стяжной пружиной и, установив переднюю колодку под прямым углом к тормозному щиту, установить пружину, соединяющую ее с разжимной планкой.
6. Установить нижнюю часть тормозной колодки в опору, а верхнюю часть над сектором регулировочного механизма разжимной планки.
7. Установить удерживающую стойку, пружину и чашку и поворотом на 90° зафиксировать ее.
8. Установить ступицу.
9. Для установки рабочих зазоров задних тормозов несколько раз сильно и резко нажать на педаль тормоза.
10. Установить колесо и опустить автомобиль.
