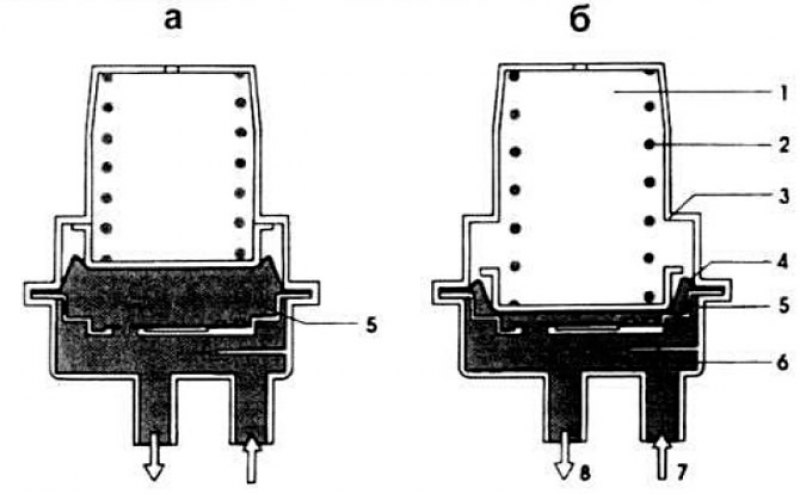

Рис. 2.100. Принцип действия аккумулятора давления. 1 - демпферная камера: 2 - пружина: 3 - упор; 4 - диафрагма: 5 - накопи-тельная камера: 6 - перегородка; 7 - подвод топлива: 8 - отвод топлива.
Кроме того, при работе двигателя он уменьшает шумность топливного насоса. Аккумулятор давления имеет демпферную 1 и накопительную 5 камеры, разделенные диафрагмой 4. Перед диафрагмой установлена дополнительная перегородка 6 с дисковым клапаном, обеспечивающим подачу топлива в систему. В перегородке выполнено дренажное отверстие для слива топлива. После включения насоса накопительная камера заполняется топливом и упругая диафрагма натягивается до упора 3. После остановки двигателя топливо, благодаря натяжению диафрагмы, остается под давлением, образование паров не происходит, что облегчает пуск горячего двигателя.
