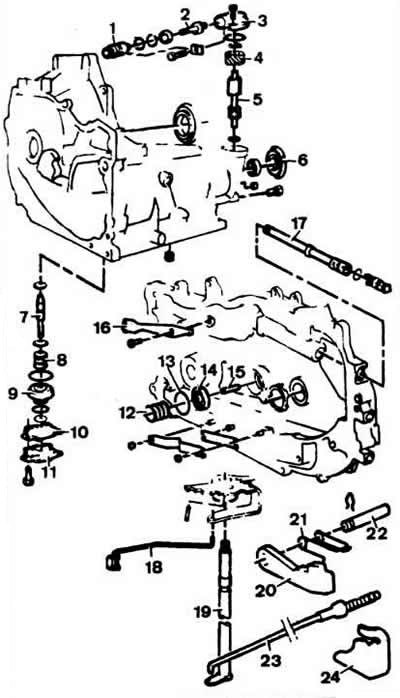

Детали привода спидометра, регулятора сервопривода ленточного тормоза, аккумулятора давления и трансмиссионного тормоза: 1 - направляющая втулка; 2 - ведомая вал-шестерня привода спидометра (29 зубьев); 3 - крышка регулятора; 4 - ведущая шестерня привода спидометра (10 зубьев); 5 - регулятор; 6 - сальник; 7 - шток поршня сервопривода ленточного тормоза; 8 - пружина; 9 - поршень; 10 - прокладка; 11 - крышка; 12 - пружина поршня аккумулятора давления; 13 - уплотнительное кольцо; 14 - поршень аккумулятора давления; 15 - штифт; 16 - рычаг; 17 - золотник селектора; 18 - тяга со стопором; 19 - валик привода трансмиссионного тормоза; 20 - блокировочный рычаг; 21 - стопорная пружина; 22 - ось блокировочного рычага; 23 - шток; 24 - кронштейн
