Снятие

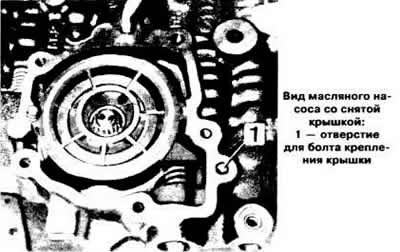

Снять крышку узла клапанная коробка — масляный насос.
Вывернуть два болта крепления механизма привода принудительного обратного переключения.

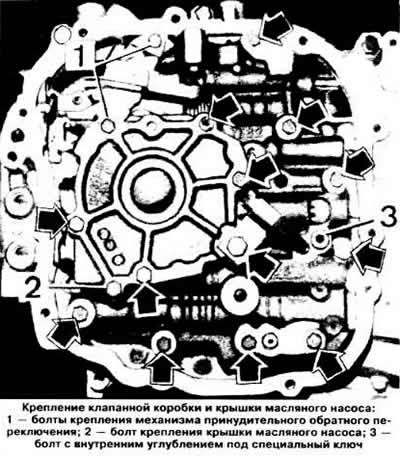

Вывернуть из клапанной коробки указанные стрелками на фото болты. Болт 2 крепления крышки масляного насоса можно не вывертывать.
Предупреждение. Для вывертывания болта 3 использовать специальный ключ КМ 25359/5 или Facom J 235.
Снять клапанную коробку.

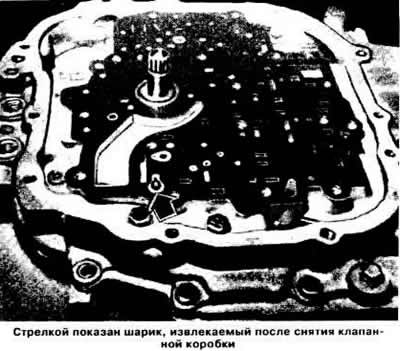

Извлечь указанный на фото стрелкой шарик и снять щиток.

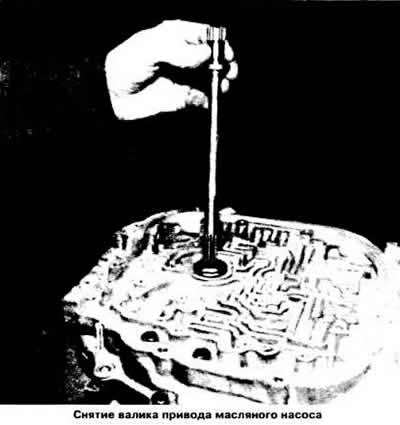

Снять валик привода масляного насоса.
Вынуть пять шариков из гнезд.
Отсоединить механизм выбора передач.
Вывернуть болты крепления проставки.

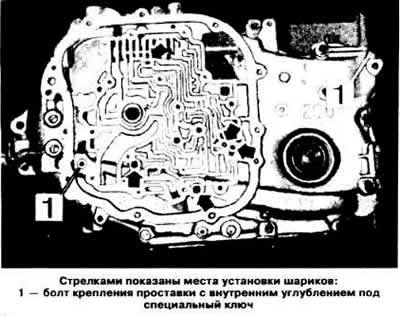

Предупреждение. Болт 1 (см. фото) крепления проставки отвертывать специальным ключом КМ 25359/5 или Facom J 235.
Снять промежуточный картер.
Снять пружину и аккумулятор давления.
Снять с валика турбины гидротрансформатора пластмассовое кольцо. Снять упорную втулку ведомой звездочки.

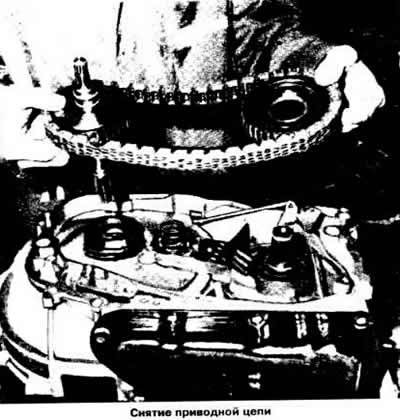

Снять цепь и обе звездочки.
Установка
Установить спорные шайбы звездочек, смазав опорную шайбу ведущей звездочки зеленой смазкой, каталожный № 90093 201. Шайба ставится выступом в сторону звездочки.
Установить звездочки с надетой на них цепью, направив цветную метку на цепи вверх.
Установить пластмассовое кольцо ведущей звездочки и упорную втулку ведомой звездочки.
Дальнейшая установка производится в порядке, обратном снятию. с учетом следующего:
- заменить прокладки;
- перед установкой шариков нанести на них зеленую смазку, каталожный № 90093 201.
