Пыль, образующаяся в результате износа накладок и скапливающаяся на компонентах тормозного механизма, может содержать опасный для здоровья асбест. Не выдувайте эту пыль с помощью сжатого воздуха и не вдыхайте ее! Не используйте растворители на основе бензина для удаления пыли. Пыль следует смывать специальным очистителем тормозной системы или метиловым спиртом в сливную емкость. После протирки компонентов тормозной системы влажной тряпкой эту тряпку и содержимое сливной емкости следует держать в закрытом и подписанном контейнере. В дальнейшем по возможности старайтесь пользоваться не содержащими асбест компонентами.
Кроме проверок через установленные интервалы времени состояние тормозных механизмов следует проводить каждый раз при снятии колес или при появлении признаков неисправности в системе. Для обеспечения безопасности вождения описанные ниже процедуры проверки тормозной системы являются самыми важными из всех производимых Вами процедур по обслуживанию автомобиля.
Признаки неполадок в тормозной системе
1. Дисковые тормозные механизмы могут иметь встроенные индикаторы износа фрикционных накладок, которые сигнализируют о том, что износ накладок достиг критической величины. При этом накладки следует поменять немедленно, иначе тормозные диски будут повреждены и им потребуется дорогостоящий ремонт.
2. Любой из перечисленных ниже признаков может указывать на потенциальный дефект тормозной системы:
- a) При выжимании педали тормоза автомобиль "уводит" в одну сторону
- b) Тормозные механизмы при торможении издают скребущие или визжащие звуки
- c) Педаль тормоза имеет чрезмерный ход
- d) Педаль тормоза пульсирует (это нормально только при работе системы ABS)
- e) Наблюдаются утечки тормозной жидкости (обычно на внутренней стороне шины или колеса)
3. В случае обнаружения хотя бы одного из этих признаков немедленно осмотрите тормозную систему.
Тормозные линии и шланги
В тормозной системе в основном используются стальные тормозные трубки, за исключением гибких армированных шлангов у передних колес и в качестве соединений у заднего моста. Регулярный осмотр всех этих линий очень важен.
4. Припаркуйте автомобиль на ровной площадке и выключите двигатель. Снимите колпаки с колес. Ослабьте, но не снимайте болты крепления всех четырех колес.
5. Поддомкратьте автомобиль и надежно установите его на опоры.
6. Снимите колеса (обратитесь к Разделу Ротация и замена колес).
7. Проверьте все тормозные линии и шланги на наличие трещин и потертостей в их наружном покрытии, утечек, вздутий и деформаций. Проверьте тормозные шланги в передней и задней частях автомобиля на наличие признаков размягчения, трещин, деформаций или износа в результате трения о другие компоненты. Проверьте все штуцерные соединения на наличие признаков утечек и удостоверьтесь в надежности крепления всех болтов и зажимов тормозных шлангов.

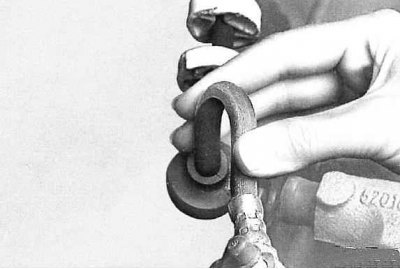

8. Согните руками в одну и другую стороны тормозной шланг, чтобы выявить повреждения. Скручивать шланги не следует. Следите за направлением цветной линии, нанесенной на шланге.
9. Поверните рулевое колесо вправо и влево до упора. Шланги не должны при этом задевать за элементы конструкции автомобиля.
10. При обнаружении утечек жидкости или повреждений их следует немедленно устранить. За более подробным описанием процедуры ремонта тормозной системы обратитесь к Главе Тормозная система.
Проверка толщины тормозных колодок
При износе тормозных колодок передних и задних тормозов на панели приборов загорается сигнализатор. При этом необходимо срочно заменить тормозные колодки.
Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка
11. Маркируйте краской положение колес относительно ступицы. Это позволит при сборке установить отбалансированные колеса в их прежнее положение. Ослабьте болты крепления колес на стоящем на земле автомобиле. Поднимите автомобиль, поставьте его на подставки и снимите колеса.
Дисковые тормозные механизмы
12. Проверьте визуально толщину колодок без металлической пластины, глядя сверху через суппорт.
13. Дополнительно проверьте сбоку толщину внешней колодки. Предел износа колодок переднего и заднего тормозов достигнут, если толщина колодки составляет 3 мм.
14. В сомнительных случаях снимите колодки и измерьте толщину штангенциркулем. При достижении предела износа колодки следует заменить. При этом заменять следует все четыре колодки одной оси, даже если предела износа достигла только одна колодка.
На основе опыта известно, что 1 мм износа колодки дискового тормоза соответствует 1000 км пробега. Это соответствует неблагоприятным условиям эксплуатации. При нормальной эксплуатации автомобиля срок службы колодок значительно больше. При толщине колодки в 5.0 мм (без подкладной пластины) колодка может быть еще использована для пробега 2000 км.
15. Проверьте, не имеет ли суппорт следов утечек тормозной жидкости. При наличии негерметичности срочно сдайте суппорт в ремонт.
16. Визуально проверьте тормозные диски с внутренней и внешней сторон на наличие задиров, коррозионных повреждений и трещин. При необходимости замените диски.
Стояночный тормоз

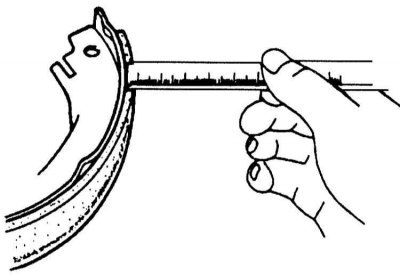

17. Колодки стояночного тормоза могут быть проверены визуально после снятия диска рабочего тормоза. Предел износа достигнут, если толщина колодки в самом тонком месте составляет 1.5 мм.
18. Если предел износа достигнут, колодки необходимо заменить. Обязательно замените все колодки одной оси, обратитесь к Разделу Снятие и установка колодок стояночного тормоза.
19. Установите колеса так, чтобы совпали маркировки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колеса не смазывайте. Ржавые болты необходимо заменить. Установите колеса и заверните болты крепления. Опустите автомобиль на колеса и затяните болты крест-накрест моментом 100 Н·м.
Проверка функционирования стояночного тормоза
Стояночный тормоз представляет собой барабанный тормоз с тросовым приводом. Барабан встроен в диски заднего тормоза. Так как износ тормозной колодки стояночного тормоза незначителен, может иметь место коррозионное повреждение или загрязнение тормозных колодок. Поэтому перед проверкой стояночного тормоза рекомендуется приработать его следующим образом:
20. Плавно затормозите автомобиль стояночным тормозом со скорости 40 км/час на пустынной улице или парковочной площадке так. Не изменяя скорости, затяните стояночный тормоз еще на один зубец и проедьте еще 400 м. Отпустите тормоз и дайте ему охладиться.
Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.
21. Поднимите и установите на подставки заднюю часть автомобиля. Колеса должны находиться над землей на высоте не менее 2 см.
22. Затяните стояночный тормоз на один щелчок и проверните задние колеса. Колеса должны свободно проворачиваться, тормоза не должны работать.
23. При взведении тормоза на 10 щелчков колеса должны затормаживаться полностью.
24. В противном случае отрегулируйте стояночный тормоз, обратитесь к Разделу Регулировка стояночного тормоза.
25. Опустите автомобиль на колеса.
