Снятие
1. Снимите направляющую всасываемого воздуха, для чего снимите небольшой отверткой зажим (стрелки на иллюстрации).
320i
2. Снимите всасывающий трубопровод у клапана AGR (системы рециркуляции отработавших газов), для чего раскройте хомут, обратитесь к Разделу Снятие и установка впускного трубопровода.

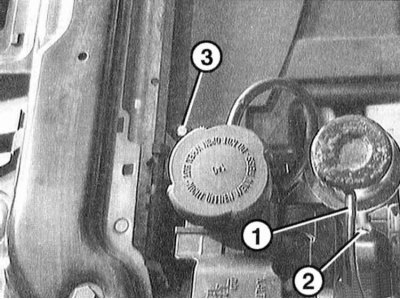

3. Дизельный двигатель имеет жалюзи радиатора с пневмоприводом, расположенные позади вентилятора. Отсоедините вакуумный шланг -1- от вакуумной коробки. Снимите тягу привода с жалюзи, для чего снимите сбоку фиксатор -2-.
4. Выньте небольшой отверткой заклепку -3-.
5. Модели 320i, 323i, 328i с кондиционером: Снимите вентилятор с вязкостной муфтой, обратитесь к Разделу Снятие и установка вентилятора с вязкостной муфтой.

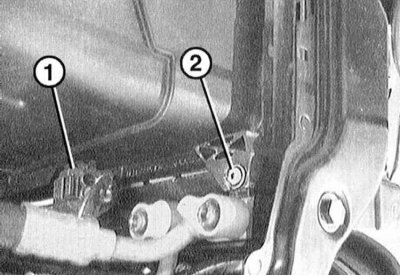

6. Расстыкуйте справа от радиатора разъем -1- электровентилятора.
7. Выверните винт -2-.
8. Выньте заклепку в точке -1- слева. Заклепка на иллюстрации не показана.
9 Слегка надавите назад на кожух вентилятора в центре сверху и отсоедините направляющую планку. Выньте вместе кожух вентилятора и крыльчатку вверх.
10. Модели 320d: Отверните винт крепления -1- и четыре другие винта крепления жалюзи вентилятора и снимите его с кожуха вентилятора.
11. При необходимости отверните три винта крепления кожуха вентилятора и снимите электродвигатель.
Установка
12. Закрепите электродвигатель вентилятора на кожухе тремя винтами.
[Первоисточник расположен на портале: Autoinstruction]
13. Модели 320d: Закрепите винтами жалюзи вентилятора на кожухе.
14. Вставьте кожух вентилятора сверху так, чтобы обе нижние планки крепления вошли в проушины на вентиляторе.
15. Закрепите кожух вентилятора заклепкой слева на радиаторе. Поврежденные зажимы замените.
16. Вверните винт -2- справа у радиатора.
17. Состыкуйте разъем электровентилятора и зафиксируйте его.
18. Модели 320d: Соедините вакуумный шланг -1- с вакуумной коробкой. Соедините тягу привода с рычагом жалюзи радиатора и закрепите фиксатором -2-. Вставьте заклепку -3-.
19 Модели 320d: Соедините всасывающий шланг с клапаном AGR и закрепите хомутом.
20. Вставьте направляющую всасываемого воздуха, вставьте заклепку и закрепите штифтами.
