Система контроля давления в шинах (RDC) — основные сведения и замена компонентов

 Главная БМВ 3 серия 1998-2006, бензин Электрооборудование Оборудование и приборы Система контроля давления в ши...

0

Основные сведение



1. Система контроля давления в шинах (RDC) устанавливается в качестве дополнительного оборудования на большинстве моделей BMW 3 серии. Система состоит из передатчика, установленного на ниппеле шины, приемника, установленного в колесной нише, позади покера, а также из блока управления, установленного позади ящика для перчаток со стороны пассажира. Если давление в шинах отличается от заданного, на приборной панели загорается соответствующее предупреждение. Имейте в виду, что передатчик обладает определенной массой, поэтому при замене шин необходима их балансировка.

Замена компонентов



Блок управления



2. Отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А).

3. Снимите ящик для перчаток со стороны пассажира (см. главу 11, параграф 27).

4. Аккуратно снимите пластмассовую накладку, расположенную позади ящика для перчаток.

5. Освободите разъем электропроводки, затем разъедините его. Нажмите на фиксатор и выньте блок управления.

6. Установка выполняется в последовательности, обратной снятию. Запрограммируйте систему на определенное давление в шинах (см. Руководство по эксплуатации Вашего автомобиля).

Приемник



7. Поднимите соответствующую часть автомобиля и установите ее на опорах (см. "Подъем и установка автомобиля на опорах"). Выверните винты, выньте фиксаторы и снимите локер соответствующего колеса.

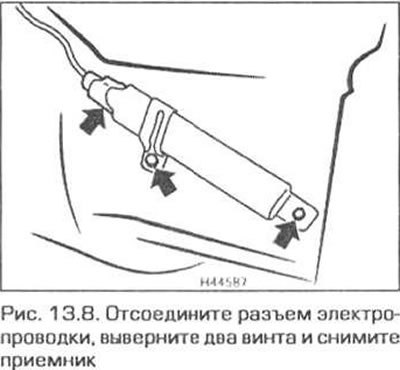

8. Отсоедините от приемника разъем электропроводки, выверните два винта крепления и снимите приемник (рис. 13.8). Имейте в виду, что приемники правых переднего и заднего колес расположены на обратной стороне покера.



9. Установка выполняется в последовательности, обратной снятию.

Передатчик



10. Передатчики установлены на ниппелях шин каждого колеса. Снимите шину.

11. Выверните винт с головкой под шлицевой ключ и отсоедините передатчик от ниппеля. Соблюдайте следующие меры предосторожности:
  • а) Не продувайте передатчик сжатым воздухом.
  • б) Не очищайте обод шины при помощи приспособлений для очистки под давлением.
  • в) Не промывайте передатчик растворителем.
  • г) Если Вы использовали средство для герметизации шин. необходимо заменить ниппель и передатчик.
  • д) Клапан не работает при снятом передатчике.

12. Вставьте спицу а отверстие втулки клапана и выверните его.

13. Вставьте новый клапан (вместе со втулкой) в передатчик и вверните (только рукой) винт крепления передатчика.

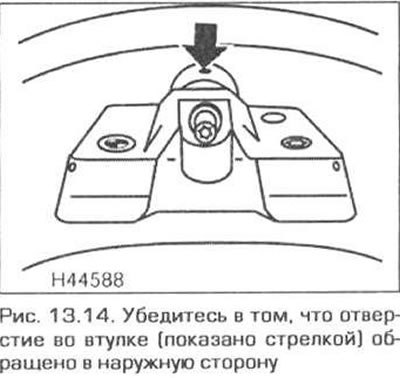

14. Установите узел на диске. Убедитесь в том, что отверстие во втулке обращено в наружную сторону. Затяните гайку крепления датчика. Вставьте спицу в отверстие втулки и придерживайте клапан от проворачивания (рис. 13.14).



15. Затяните винт крепления передатчика требуемым моментом.

16. Установите шину.
