Снятие и установка, подгонка двери

 Главная БМВ 3 серия 1990-2000 Кузов и салон Экстерьер (кузов) Снятие и установка, подгонка д...

0

Снятие и установка передних и задних дверей производятся одинаково.

Снятие

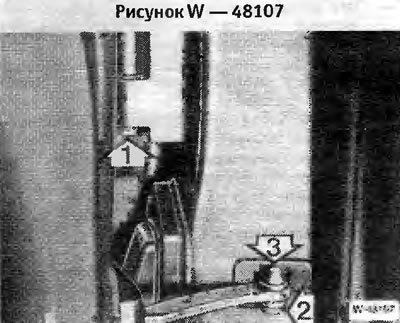

Отвернуть на каждой петле головкой ключа 10 мм болт с втулкой петли.

Вытащить отверткой из пальца фиксирующую скобу -2-.

Выбить пробойником палец -3- вверх, при необходимости поддерживая молотком тормоз двери.

Вытащить дверь из петель и поставить на соответствующую подставку. Высота подставки должна быть такой, чтобы не натягивались провода из кабельного жгута.

Внимание: Не повредить краску на двери и переднюю стенку Для защиты обклеить липкой лентой.

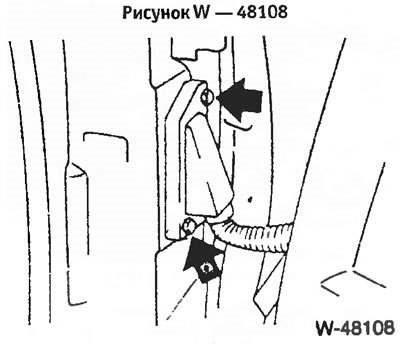

Отвернуть рамку разъема -стрелки-. После этого вытащить разъем.

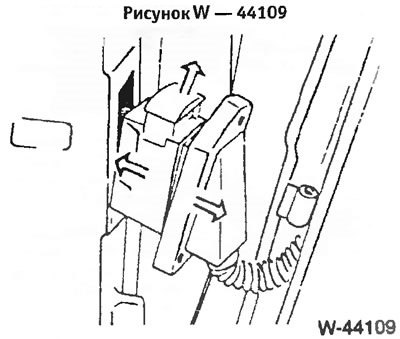

Поднять скобу -верхняя стрелка-. При этом разъемное соединение рассоединяется.

Установка



Соединить разъемы электрических потребителей и вставить скобу фиксатора. Вставить разъем в стойку двери, привернуть рамку разъема.

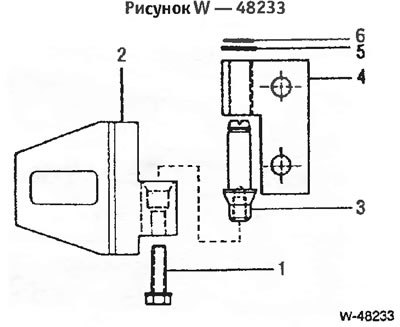

1. Болт; 2. Петля со стороны кузова верхняя; 3. Палец петли; 4. Петля со стороны двери верхняя с опорной втулкой; 5. Прокладочная шайба; 6. Стопорная шайба


Вставить дверь в верхнюю и нижнюю петли, для этого требуется помощник. Заводится дверь с болта -3-. Дверь может быть заново подогнана путем перемещения петель в прорезях или подкладки шайб в петли. При установке такой же двери подгонка как правило не требуется.

Ввернуть в каждую петлю по болту.

Загнать молотком палец тормоза двери и зафиксировать его стопорным зажимом.

Закрыть дверь и проверить, равномерен ли просвет между дверью и кузовом, при необходимости отпустить болты петель двери и выставить дверь по высоте верхними болтами.



Отпустить запорный палец на средней стойке и переместить его так, чтобы дверь находилась заподлицо с кузовом, допускается разница в 1 мм. Предварительно заменить изношенные запорные клинья. Болты затянуть моментом 25 нм.

Указание: При изношенных петлях (дверь имеет повышенный люфт в петлях) в специальной мастерской в петли могут быть запрессованы новые опорные втулки Деталь петли, имеющая опорную втулку, находится на двери на верхней петле, а на кузове на нижней петле.
