Проверка толщины ведомого диска
Сцепление самоустанавливающееся и не требует технического обслуживания. Износ ведомого диска определяется по свободному ходу педали сцепления. Толщина ведомого диска измеряется в установленном положении с помощью специального контрольного шаблона. Шаблон можно изготовить самостоятельно.
В рамках регламентных работ по техническому обслуживанию толщину ведомого диска необходимо проверять через каждые 60000 км.

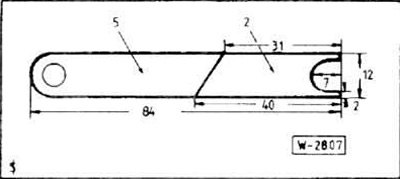

Изготовить контрольный шаблон из стального листа по эскизу.
Поднять автомобиль.

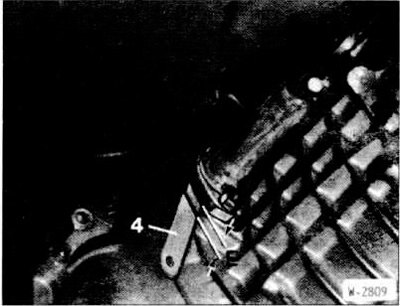

Накладка ведомого диска в норме, если шаблон -4- может вводиться в отверстие исполнительного цилиндра до упора.
При зазоре Е = 5 мм между контрольным шаблоном и исполнительным цилиндром ведомый диск изношен и подлежит замене.
