Снятие
Отключить провод массы от аккумулятора.
Снять нижнюю облицовку.
Внимание: Для снятия щитка приборов можно снять рулевое колесо.

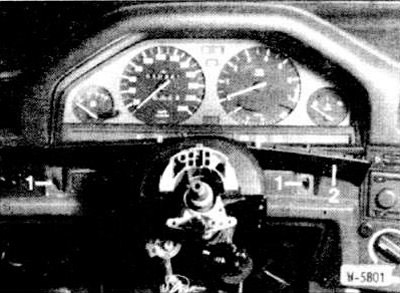

Отвернуть снизу гайки крепления накладки -1-, вытащить накладку -2-.

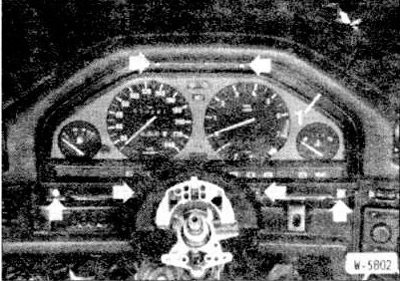

Отвернуть 6 винтов обрамляющей рамки, вытащить рамку обрамления -1-.

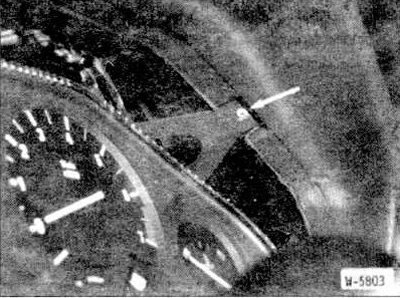

Отвернуть винты с обеих сторон. Вытащить щиток приборов из приборной доски. При этом повернуть рулевое колесо так, чтобы можно было вытащить щиток приборов.
Отсоединить все разъемы.

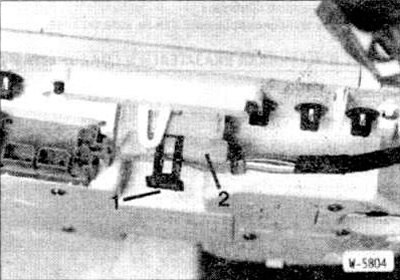

При вытаскивании комбинированного разъема из приборной доски сначала вытянуть задвижку -1- из комбинированного разъема.
Установка
Подсоединить все разъемы к щитку приборов. Зафиксировать комбинированный разъем задвижкой.
Вставить щиток приборов в приборную доску и закрепить винтами.
Вставить обрамляющую рамку и закрепить 6 винтами.
Вставить накладку и закрепить 2 винтами.
Установить нижнюю облицовку в пространстве для ног.
Подключить провод массы к аккумулятору.
Проверить электрическое функционирование щитка приборов.
