Лампы подсветки и контрольные лампы
2. Поверните держатели ламп против часовой стрелки и снимите их сзади щитка приборов (см. рис. 9.2).

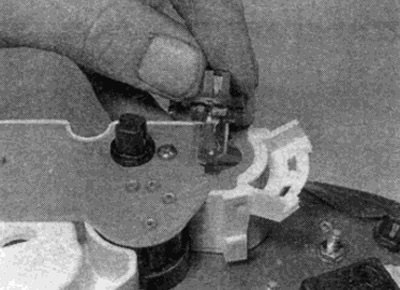

Рис. 9.2. Замена лампы подсветки щитка приборов
[Информация размещена на интернет-сайте: AutoInstruction.ru]
3. Снимите лампу подсветки вытаскивая ее из держателя. Контрольные лампы (за исключением контрольной лампы генератора) заменяются вместе с держателями.
4. Установите держатели ламп надавив их вниз и повернув по часовой стрелке.
Спидометр
5. Снимите блок сопротивления на задней части спидометра, вытащив его вверх (см. рис. 9.5). Блок крепится двумя винтами, отверните их сначала.

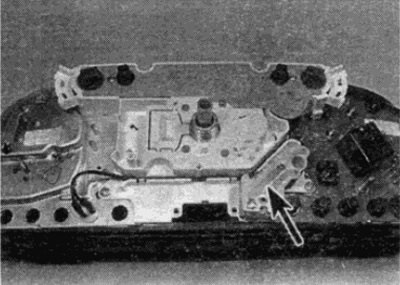

Рис. 9.5. Расположение блока сопротивления на щитке приборов (показан стрелкой)
6. Отверните четыре винта, крепящих спидометр к задней части щитка приборов.
7. Отверните два винта или ослабьте защелки и вытащите держатель лампы выше спидометра.
8. Там где предусмотрено, снимите пампу индикатора уровня охлаждающей жидкости и освободите проводку рядом со спидометром.
9. Извлеките спидометр из щитка приборов.
10. Установка проводится в обратном порядке.
Тахометр
11. Снимите спидометр, как описано выше.
12. Отверните два дополнительных винта (см. рис. 9.12) и снимите блок.
Рис. 9.12. Винты крепления тахометре (показаны стрелками)
13. Установка проводится в обратном порядке.
Блок стрелочных приборов
14. Снимите спидометр, как описано ранее.
15. Отверните два дополнительных винта (см. рис. 9.15) и снимите блок приборов.

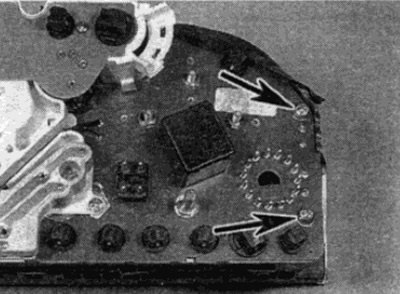

Рис. 9.15. Винты крепления блока приборов (показаны стрелками)
16. Установка проводится в обратном порядке.
