Фары
1. Действуя из моторного отсека, отстегните две защелки крышки ламп, наклоните крышку назад и снимите ее вверх (см. рис. 11.1, а, б).

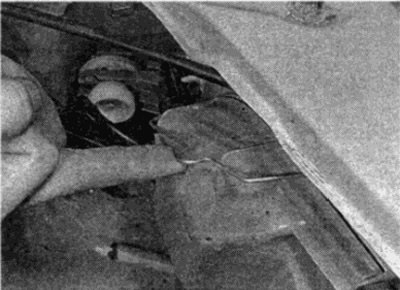

Рис. 11.1, а. Отстегните защелки крышки ламп фар...

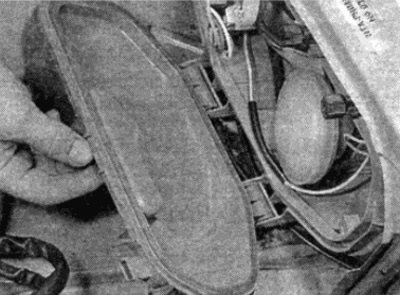

Рис. 11.1, б. ...и снимите крышку
2. Отсоедините штекер проводов (см. рис. 11.2, а, б) и освободите фиксатор ламп сжав папки фиксатора вместе и раскачивая вытащите наружу.

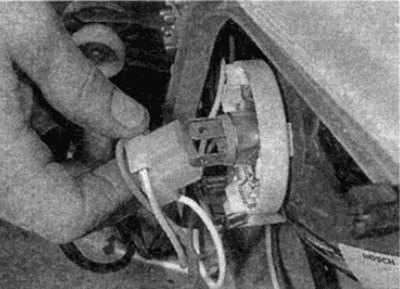

Рис. 11.2, а. Отсоедините колодку провода...

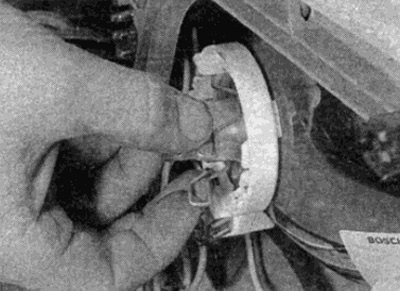

Рис. 11.2, б ...и освободите фиксатор лампы фар...
3. Извлеките лампы из оптического элемента (см. рис. 11.3). Не касайтесь пальцами колбы лампы.

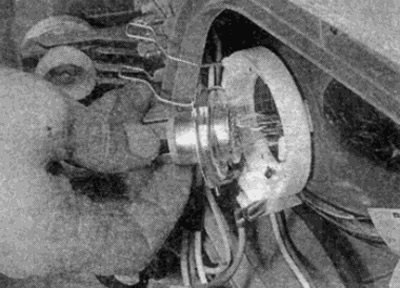

Рис. 11.3. ...затем вытащите лампу
4. Установка проводится в обратном порядке, однако убедитесь что наконечники на пластине пампы совмещены с углублениями в блоке лампы.
Совет. Если прикоснулись к колбе лампы, протрите ее поверхность тканью смоченной этиловым спиртом.
Лампы габаритного огня
5. Снимите крышку блока фар, как описано в п.1.
6. Снимите держатель лампы габаритного фонаря, расположенного под пампой фары.
7. Выньте лампу, повернув ее против часовой стрелки.
8. Установите 8 обратном порядке.
Противотуманные фары
9. Снимите крышку блока фар, как описано в п.1.
10. Отсоедините электрический провод пампы на разъеме (см. рис. 11.10).

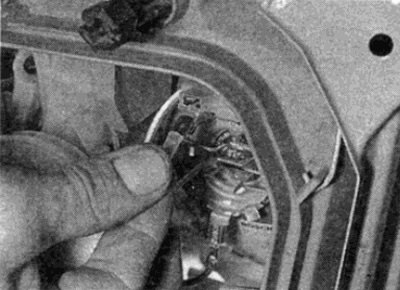

Рис. 11.10. Отсоедините электрический провод от противотуманной лампы
11. Сожмите фиксатор и вытащите его (см. рис. 11.11).

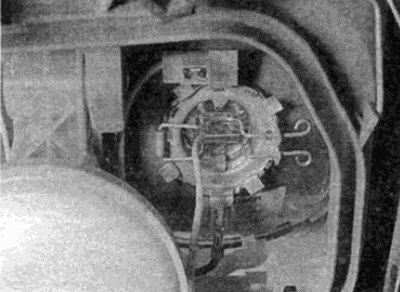

Рис. 11.11. Ослабьте фиксатор, чтобы снять лампу противотуманной фары
12. Извлеките пампу из оптического элемента не касаясь колбы лампы. Протрите колбу тканью, смоченной в этиловом спирте, если прикоснетесь к колбе.
13. Установка проводится в обратном порядке.
Передние указатели поворотов
14. При работе с правой лампой отсоедините провода от датчика указателя уровня жидкости в бачке омывателя, отверните большую гайку пластмассовой крышки (см. рис. 11.14) и сместите бачок, чтобы обеспечить доступ к лампе.

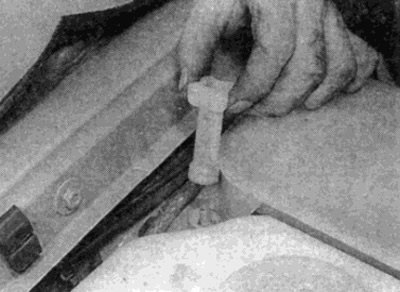

Рис. 11.14. Снятие гайки крышки бачка омывателя
15. Отсоедините провода от держателя лампы, затем поверните держатель против часовой стрелки (см. рис. 11.15, а, б).

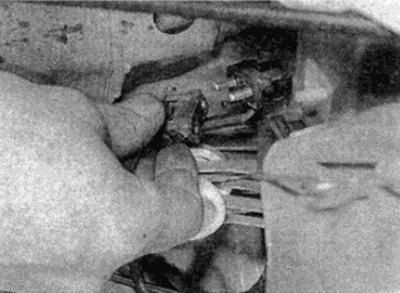

Рис. 11.15, а. Отсоедините провода лампы указателя поворотов...

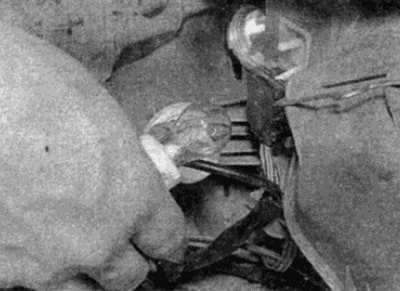

Рис. 11.15, б. ...и снимите держатель лампы
16. Поверните лампу против часовой стрелки, чтобы вынуть ее из держателя.
17. Установка проводится в обратном порядке.
Повторитель указателя поворотов
18. Аккуратно подденьте линзу бокового повторителя поворотов из боковой панели кузова, пользуясь отверткой, вставленной в передний край узла.
19. Вытащите держатель лампы из узла и выньте лампу из держателя (см. рис. 11.19).

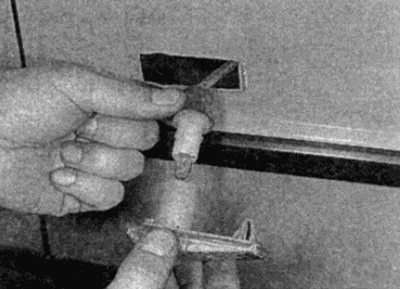

Рис. 11.19. Замена лампы бокового повторителя указателя поворотов
20. Установка проводится в обратном порядке.
Лампы заднего фонаря
21. Действуя из багажного отделения, поверните две ручки замка влево насколько это возможно и, снимите держатель ламп из блока фонаря (см. рис. 11.21, а, б).

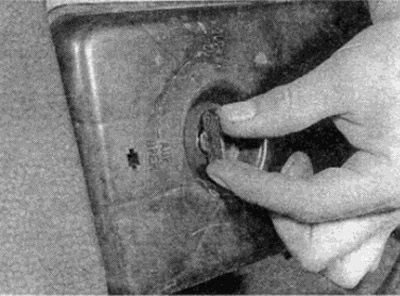

Рис. 11.21, а. Ослабьте ручку замка...

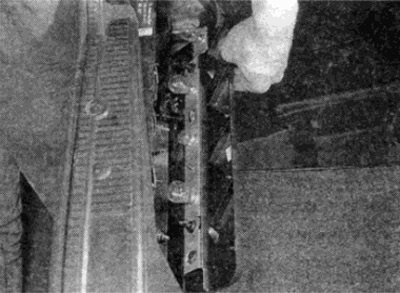

Рис. 11.21, б. ...и извлеките держатель ламп заднего фонаря
22. Снимите соответствующую пампу, повернув ее против часовой стрелки (см. рис. 11.22). Номера ламп и их мощность указаны рядом с лампами.

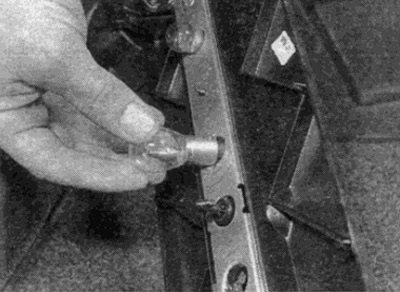

Рис. 11.22. Выньте соответствующую лампу из держателя
23. Установка проводится в обратном порядке.
Лампа фонаря освещения номерного знака
24. Отверните два болта крепления и снимите линзы узла (см. рис. 11.24. а, б).
Рис. 11.24, а. Отверните два болта крепления (показаны стрелками)...

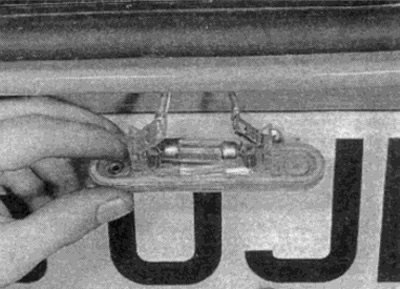

Рис. 11.24, б. ...и снимите фонарь освещения номерного знака
25. Отожмите контакты и снимите пальчиковую лампу.
26. Установка проводится в обратном порядке.
