Передний указатель поворота
1. При проведении работы с правым узлом, отсоедините провода от датчика указателя уровня жидкости в бачке омыватепя, отверните гайку большой пластмассовой крышки и слегка передвиньте бачок, чтобы улучшить доступ.
2. Отсоедините провода сзади от держателя ламп.
3. Отверните гайку крепления с накаткой (см. рис. 13.3) и вытащите фонарь вперед.

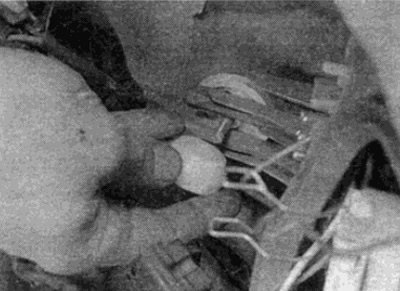

Рис. 13.3. Отверните гайку с накаткой указателя поворота
4. Установка проводится в обратном порядке, при этом совместите две лапки с направляющими в блоке фары (см. рис. 13.4).

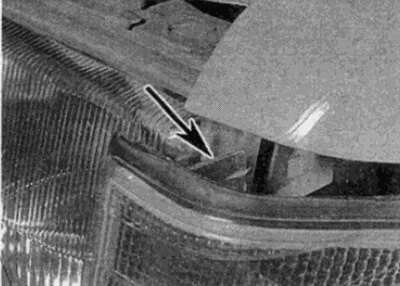

Рис. 13.4. Верхняя лапка крепления указателя поворота (показана стрелкой)
Блок фары
5. Снимите указатель поворота, как описано ранее.
6. Отсоедините вакуумный шланг и провод многоконтактного разъема сзади блока фары (см. рис. 13.6, а, б).

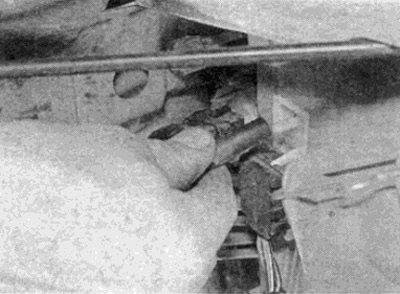

Рис. 13.6, а. Отсоедините вакуумный шланг блока фары...

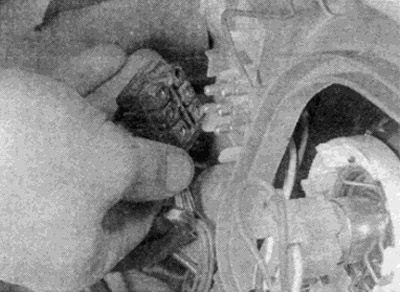

Рис. 13.6, б. ...и многоконтактный разъем
7. Отверните болт крепления внутреннего конца, затем отделите наружный коней декоративного пояска, передвинув ее в сторону центра автомобиля (см. рис. 13.7, а, б). Снимите поясок.

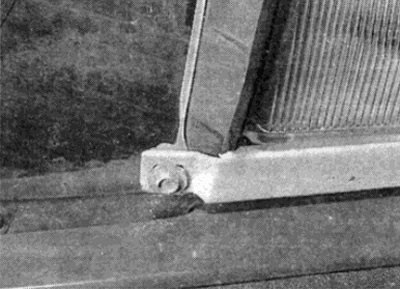

Рис. 13.7, а. Отверните болт крепления декоративного пояска...

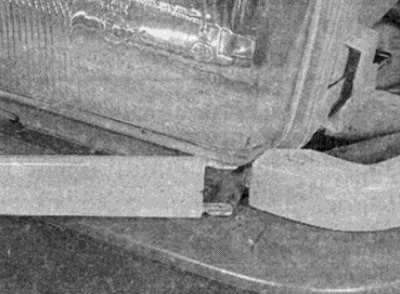

Рис. 13.7, б. ...и отделите наружный конец пояска
8. Отверните два верхних болта крепления и нижний болт (см. рис. 13.6), затем извлеките узел.

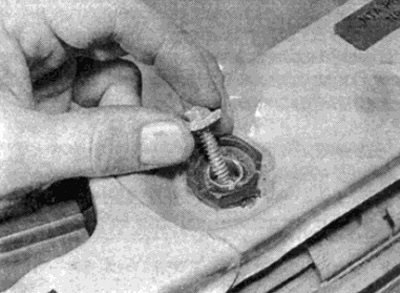

Рис. 13.8, а. Отверните верхние болты крепления...

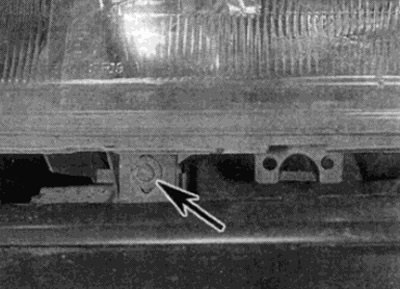

Рис. 13.8, б. ...и один нижний болт (показан стрелкой)
9. Установка проводится в обратном порядке. Перед установкой нижнего винта крепления совместите лапки нижнего крепления с пазом на панели кузова (см. рис. 13.9). Первоначально затяните крепления рукой и выполните маленькие корректировки положения узла, при необходимости, повернув верхнюю гайку крепления. После установки положения фары, надежно затяните крепления.

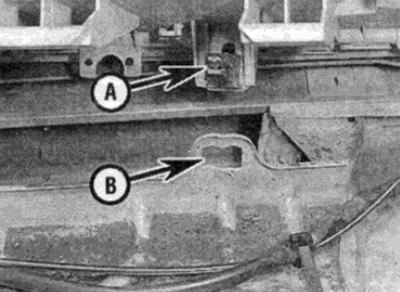

Рис. 13.9. При установке совместите нижнею лапку (А) с пазом (В)
(Смотрите источник на портале: AutoInstruction.ru)
Задние фонари
10. Действуя из багажного отделения, поверните две ручки замка влево, насколько это возможно, и снимите держатель ламп из блока фонаря.
11. Отсоедините многоконтактный разъем, затем отверните шесть гаек крепления блока фонарей (см. рис. 13.11, а, б).

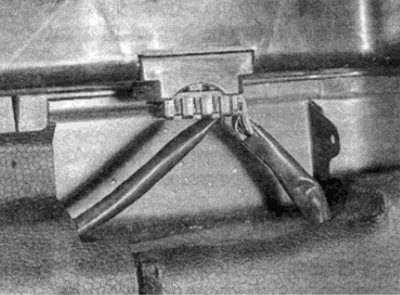

Рис. 13.11, а. Отсоедините многоконтактный разъем блока задних фонарей...

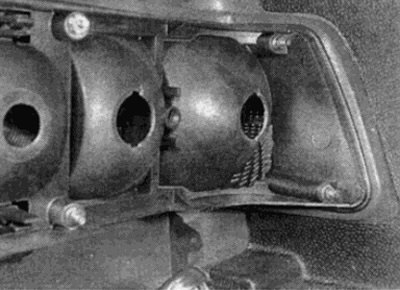

Рис. 13.11, б. ...отверните шесть гаек...
12. Отожмите два фиксатора и снимите узел снаружи автомобиля (см. рис. 13.12, а, б).

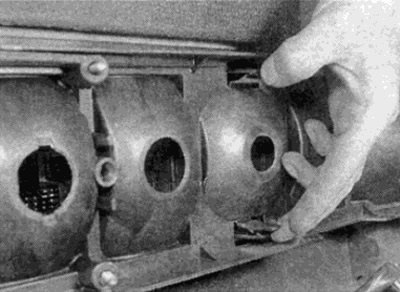

Рис. 13.12, а. ...отожмите два фиксатора...

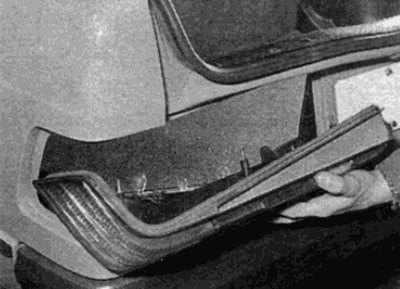

Рис. 13.12, б. ...и снимите блок фонарей
13. Установка проводится в обратном порядке.
