Щетки стеклоочистителя (модели выпуска до января 1985 года)
1. Поднимите щетку и рычаг стеклоочистителя от ветрового стекла.
2. Надавите зашелку на щетке и передвиньте ее с конца рычага стеклоочистителя.
3. Там где на основание рычага устанавливается дополнительная щетка, извлеките фиксатор и снимите дополнительную щетку.
4. Установка проводится в обратном порядке.
Щетки стеклоочистителя (модели выпуска после 1985 года)
5. Поднимите щетку и рычаг стеклоочистителя от ветрового стекла.
6. Отожмите пластмассовую защелку и поднимите щетку с крючка на рычаге (см. рис. 17.6, а, б).
Рис. 17.6, а. Отожмите пластмассовую защелку...

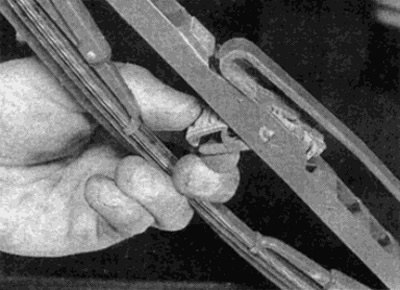

Рис. 17.6, б ... и снимите щетку с крючка на рычаге
7. Вставьте щетку, затем передвиньте фиксатор вверх до упора. Опустите рычаг стеклоочистителя, нажав на фиксатор снизу рычага, и опустите щетку на стекло.
Рычаг стеклоочистителя (модели выпуске до января 1985 года)
Оригинал опубликован на онлайн-портале: www.AutoInstruction.ru
8. Поднимите капот в вертикальное положение, нажав на фиксатор на левой петле и ослабьте стопорное кольцо на стойке упора.
9. Поверните обратно крышку, затем отверните гайку крепления рычага к оси поворота. Удалите шайбу и снимите рычаг.
10. Установка проводится в обратном порядке, однако проверьте, что щетка опирается на стекле в исходном положении, перед тем как насадить рычаг на ось.
Рычаг стеклоочистителя (модели выпуска после января 1995 года)
11. Чтобы снять рычаг на панорамном механизме стеклоочистителя, освободите крышку рычага стеклоочистителя при помощи тонкой отвертки и откройте крышку (см. рис. 17.11).

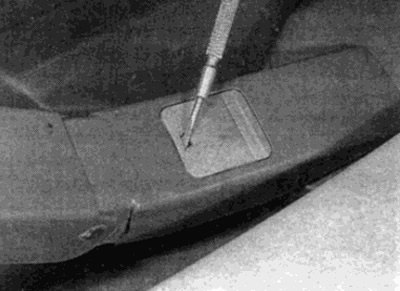

Рис. 17.11. Ослабьте крышку с помощью тонкой отвертки
12. Отверните болт крепления рычага и снимите рычаг с механизма привода (см. рис. 17.12).
Рис. 17.12. Отверните болт крепления рычага стеклоочистителя
13. Установите рычаг на механизм привода и надавите его чтобы отверстие болта рычага совместилось с пазом на валу.

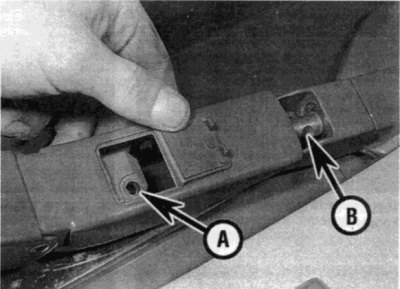

Рис. 17.13. Отверстие болта (А) должно быть совмещено с пазом не валу (В)
14. Установите болт крепления и закройте крышку.
