Снятие
1. Снимите электродвигатель стеклоочистителя и рычажный механизм с автомобиля, как описано в предыдущем параграфе.
2. Отверните гайку крепления и снимите рычаг коленчатого вала с оси поворота электродвигателя (см. рис. 19.2).
Рис. 19.2 Отверните гайку крапления рычага коленчатого вала (показана стрелкой)
3. Отверните три болта и снимите электродвигатель с кронштейна рычажного механизма.
4. Дополнительно, на панорамном стеклоочистителе рычажный механизм можно снять после отворачивания гайки на другом конце (см. рис. 19.4).

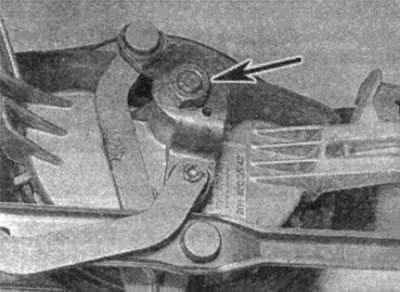

Рис. 19.4. Гайка крепления рычага рычажного механизма (показана стрелкой)
Установка
5. Установка проводится в обратном порядке. При установке рычажного механизма и электродвигателя в исходное положение карданный вал и рычажный механизм должны располагаться параллельно друг другу, как карданный вал устанавливается на ось поворота электродвигателя (см. рис. 19.5).

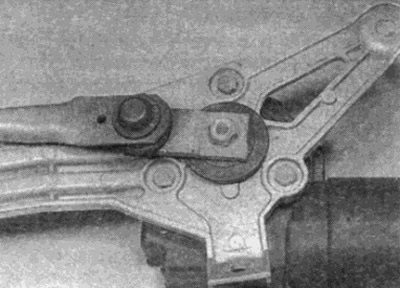

Рис. 19.5. Рычаг карданного вала и рычаг механизма должны быть параллельны и в линию с рычагом карданного вала
