Лампы наружного освещения и освещения салона (Mitsubishi Carisma 1)

Рис. 2.17. Расположение ламп в автомобиле: 1 – передние габаритные огни; 2 – фара головного света, дальний/ближний свет; 3 – передний указатель поворота; 4 – боковой указатель поворота; 5 – передняя противотуманная фара; 6 – центральный стоп-сигнал; 7 – задний габаритный огонь; 8 – фонарь заднего хода; 9 – фонари освещения номерного знака; 10 – задний противотуманный фонарь; 11 – стоп-сигнал и задний габаритный огонь (седан), стоп-сигнал (хэтчбек); 12 – задний указатель поворота

Включите все положения комбинированного переключателя света фар, наружного освещения и указателей поворота, чтобы проверить, все ли лампы работают нормально (рис. 2.17). Если какие-либо из них не горят, наиболее вероятной причиной может быть перегорание плавких предохранителей или неисправность ламп. Сначала проверьте плавкие предохранители. Если они исправны, проверьте лампы.

Если плавкие предохранители и лампы исправны, доставьте автомобиль к официальному дилеру Mitsubishi для проверки и устранения неисправности.

Замена ламп

1. Перед заменой лампы убедитесь, что она выключена. Не прикасайтесь к колбе новой лампы голыми руками. Жир кожи, оставшийся на стекле, после нагрева лампы начнет испаряться, его пары осядут на рефлекторе фары и сделают поверхность последнего тусклой.

2. Перегоревшие лампы необходимо заменять новыми только той же мощности и того же типа. Характеристики лампы указаны на ее цоколе.

Фары головного света и габаритные огни

1. Снимите с задней части фары защитную крышку, вращая ее против часовой стрелки, и отсоедините электрический разъем.

Рис. 2.18. Снятие лампы фары головного света

2. Сожмите и откиньте в сторону пружину крепления лампы и затем выньте лампу (рис. 2.18).

Внимание! Не прикасайтесь к колбе галогенной лампы голыми руками, грязными перчатками и т.п. Жир с кожи рук приведет к перегоранию ламп при последующем включении фар головного света или габаритных огней. Если поверхность колбы лампы грязная, ее необходимо очистить спиртом, растворителем для краски и т.п. и установить только после того, как лампа полностью высохнет.

Передние габаритные огни

Рис. 2.19. Снятие лампы переднего габаритного огня

Снимите патрон лампы габаритного огня, вращая его против часовой стрелки, а затем выньте лампу из патрона (рис. 2.19).

Передние указатели поворота автомобилей с бензиновыми двигателями и автомобилей с дизельными двигателями (правая сторона)

1. Поверните патрон лампы против часовой стрелки и выньте его.

Текст взят с портала проекта [autoinstruction]

Рис. 2.20. Снятие лампы переднего указателя поворота

2. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.20).

Передние указатели поворота автомобилей с дизельными двигателями (левая сторона)

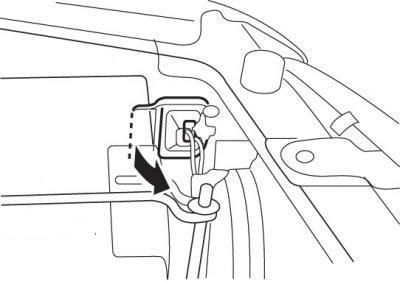

Рис. 2.21. Снятие защитного чехла переднего указателя поворота автомобилей с дизельными двигателями

1. Снимите защитный чехол (рис. 2.21).

2. Поверните патрон лампы против часовой стрелки и выньте его.

Рис. 2.22. Снятие лампы переднего указателя поворота автомобилей с дизельными двигателями

3. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.22).

Боковые указатели поворота

Рис. 2.23. Снятие лампы бокового указателя поворота

Вставьте лезвие плоской отвертки под край рассеивателя указателя поворота и снимите рассеиватель в сборе с лампой, повернув его против часовой стрелки (рис. 2.23). Снимите лампу.

Внимание! Оберните лезвие плоской отвертки тканью, чтобы не поцарапать рассеиватель и кузов.

Передние противотуманные фары

Рис. 2.24. Отворачивание винта крепления кожуха

1. Отверните отверткой винт крепления кожуха (рис. 2.24).

Рис. 2.25. Отворачивание винтов крепления корпуса фары: 1, 2 – винты; 3 – регулировочный винт

2. Отверните винты 1 (рис. 2.25) и 2 и вытащите корпус фары на себя.

Внимание! Не поворачивайте регулировочный винт 3 (см. рис. 2.25).

3. Снимите разъем, закрепленный на кронштейне.

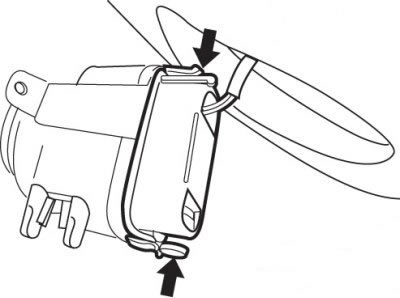

Рис. 2.26. Расположение ушек крепления защитной крышки

4. Нажимая на ушки, снимите защитную крышку и отсоедините электрический разъем (рис. 2.26).

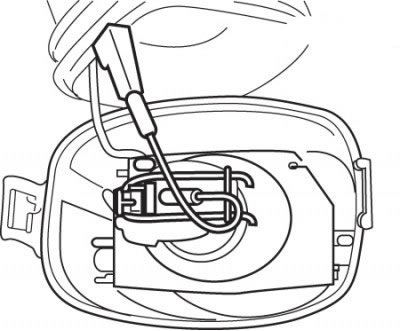

Рис. 2.27. Расположение пружины крепления лампы передней противотуманной фары

5. Сожмите и откиньте в сторону пружину крепления лампы и затем извлеките лампу (рис. 2.27).

Задние фонари

Хэтчбек

1. Снимите крышку.

2. Поверните патрон лампы против часовой стрелки и достаньте его.

Рис. 2.28. Расположение ламп в задних фонарях автомобилей с кузовом хэтчбек: 1 – задний габаритный свет; 2 – задний указатель поворота; 3 – стоп-сигнал

3. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.28).

Седан

Рис. 2.29. Направление поворота кнопки (1) перед снятием обивки

1. Поверните и снимите кнопку 1 (рис. 2.29), затем отверните вниз обивку.

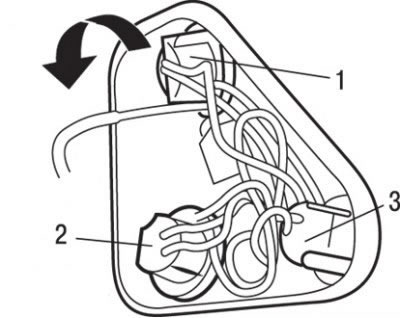

Рис. 2.30. Расположение ламп в задних фонарях автомобилей с кузовом седан: 1 – задний указатель поворота; 2 – стоп-сигнал и габаритный огонь; 3 – задний габаритный огонь

2. Поверните патрон лампы против часовой стрелки и выньте его. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.30).

Фонарь заднего хода и фонарь заднего противотуманного света

Хэтчбек

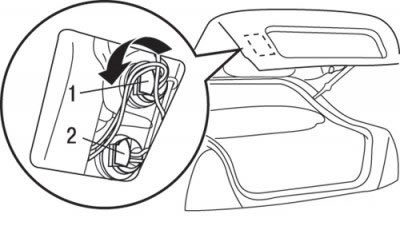

Рис. 2.31. Расположение ламп в фонарях заднего хода автомобилей с кузовом хэтчбек: 1 – фонарь заднего хода; 2 – фонарь заднего противотуманного света

С помощью отвертки снимите крышку. Поверните патрон лампы против часовой стрелки и выньте его. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.31).

Седан

1. Снимите фиксаторы и отогните обивку (кожух).

Рис. 2.32. Расположение ламп в фонарях заднего хода автомобилей с кузовом седан: 1 – фонарь заднего хода; 2 – фонарь заднего противотуманного света

2. Поверните патрон лампы против часовой стрелки и выньте его. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.32).
