2. Снимите рулевое колесо, см. Главу 10.
3. Снимите винты крепления под рулевой колонкой.
4. Снимите отделение для перчаток и поддон (если установлен).
Рис. 18.4а Щиток приборов — hatchback и sedan 1 - выключатель щеток фар; 2 - решетка вентиляции; 3 - часы; 4 - защелка; 5 - отделение для перчаток; 6 - защелка; 7 - пепельница; 8 - гайка; 9 - прикуриватель; 10 - держатель пепельницы; 11 - нижняя панель щитка приборов; 12 - коробка для монет; 13 - радиопанель; 14 - решетка вентиляции; 15 - лицевая плата управления печкой; 16 - выключатель обогревателя заднего стекла; 17 - кнопка управления воздушной заслонкой; 18 - выключатель задних противотуманных фонарей; 19 - боковая панель освещения щитка приборов; 20 - кнопка; 21 - шайба; 22 - гайка; 23 - регулятор освещения щитка приборов; 24 - боковая панель.

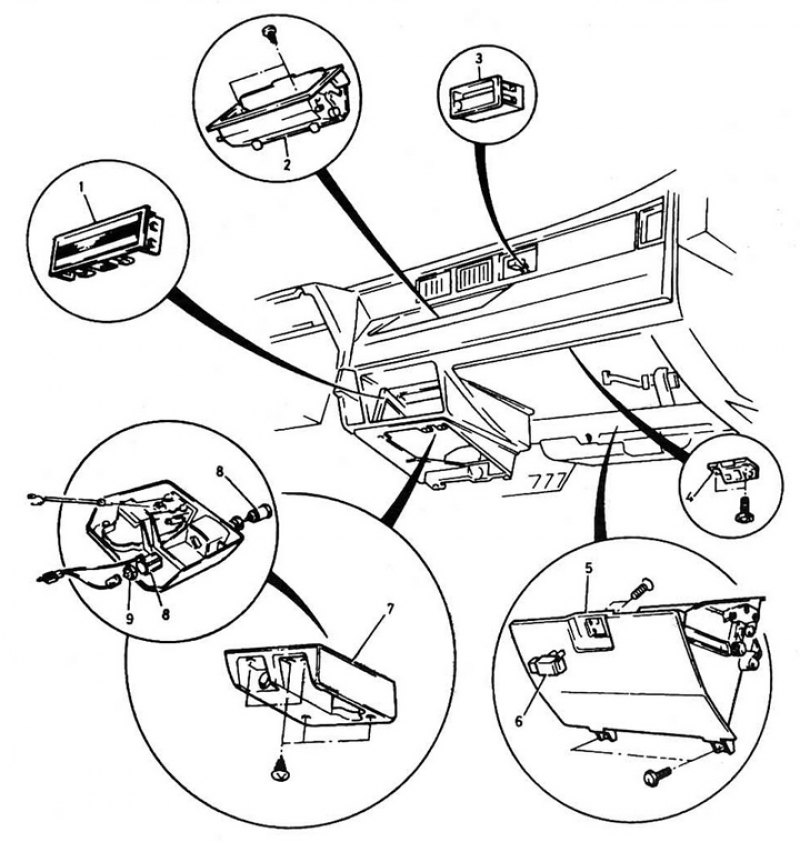

Рис. 18.4б Щиток приборов — CRX 1 - радио; 2 - центральное отделение; 3 - часы; 4 - защелка; 5 - отделение для перчаток; 6 - защелка; 7 - нижняя панель; 8 - прикуриватель; 9 - гайка.
Рис. 18.4в Щиток приборов — Shuttle 1 - вентиляция; 2 - вентиляция; 3 - часы; 4 - защелка; 5 - поддон; 6 - радиопанель; 7 - держатель пепельницы; 8 - выключатель щеток фар; 9 - отделение для монет; 10 - прикуриватель; 11 - гайка; 12 - кнопка управления воздушной заслонкой; 13 - выключатель солнечного козырька; 14 - выключатель обогрева заднего стекла; 15 - выключатель задних противотуманных фонарей; 16 - пепельница; 17 - кнопка; 18 - гайка; 19 - шайба; 20 - регулятор освещенности приборной доски; 21 - крышка отделения для перчаток; 22 - защелка; 23 - лицевая панель управления печкой.
5. Снимите пепельницу.
6. Снимите радиоприемник, см. Главу 12.
7. Снимите лицевую панель щитка приборов.
Рис. 18.7 Крепление лицевой панели щитка приборов
Примечание: Лицевая панель крепится к щитку приборов винтами, защелками или клипсами. Не сломайте пластиковые защелки.
8. Установка производится в обратном снятию порядке.
