Внутренняя ручка открывания двери
1. Снимите панель двери и пластиковую защиту, см. Раздел 12.
2. Отверните винты крепления, отсоедините тягу защелки и снимите ручку двери.

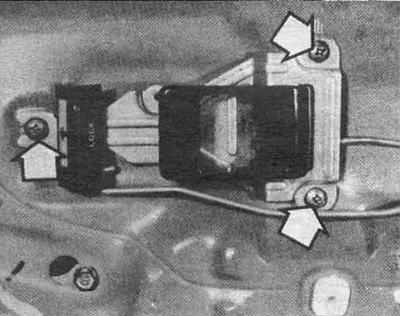

Рис. 13.2а Винты крепления внутренней дверной ручки

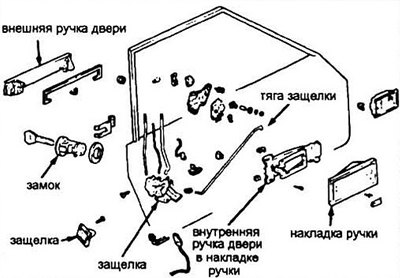

Рис. 13.2б Детали ручки, защелки и замка
3. Установка производится в обратном снятию порядке.
Внешняя ручка двери
4. Снимите панель двери и пластиковую защиту (см. Раздел 12).
5. Отсоедините приводные тяги, соединенные с внешней ручкой двери.
6. Снимите крепления внешней ручки и снимите ее.
7. Установка проводится в обратной последовательности.
Защелка
8. Снимите внутреннюю ручку двери, см. Раздел 13.
9. Отсоедините тяги.
10. Отверните винты крепления механизма защелки, расположенной у внешнего края двери.
Рис. 13.10 Винты крепления механизма защелки
11. Снимите механизм защелки.
12. Установка производится в обратном снятию порядке.
Замок
13. Снимите панель двери и пластиковую защиту.
14. Снимите внешнюю ручку двери (см. шаги 4-7).
15. Снимите управляющую тягу и запорное кольцо и выньте замок из двери.

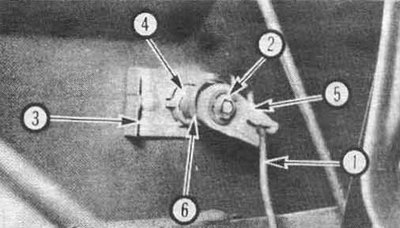

Рис. 13.15 Узел замка двери: 1 - управляющая тяга; 2 - запорное кольцо; 3 - запорная скоба; 4 - замок; 5 - рычаг тяги.
16. Установка производится в обратном снятию порядке.
