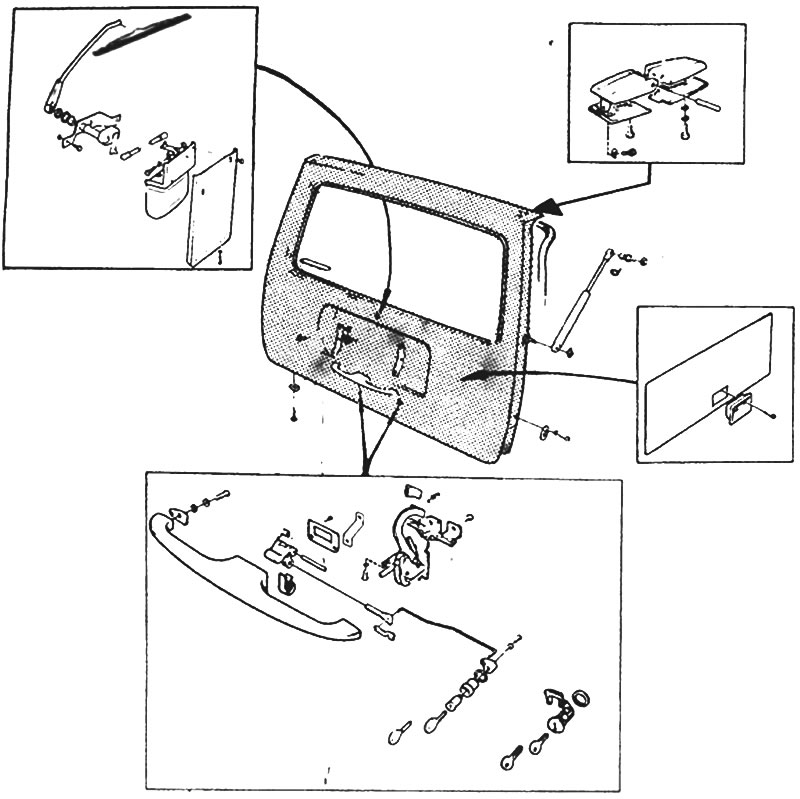

Рисунок 11.24. Детали задней двери
Рисунок 11.25. Детали замка задней двери: 1. Наружная ручка; 2. Приспособление для открывания изнутри; 3. Защелкивающее приспособление для открывателя изнутри; 4. Контроль защелкивающего приспособления; 5. Эксцентрик; 6. Цилиндр замка
1. Снимите внутреннюю декоративную панель как описано в разделе 18.
Наружная ручка
2. Отсоедините стержень, действующий от ручки к замку. Если установлен, то отсоедините центральный запирающий стержень от мотора (см. главу 12).
3. Выверните шурупы, крепящие ручку к обшивке задней двери и снимите ручку.
4. Устанавливайте в обратном порядке. Механизм защелки и пластины встречной части.
5. Для удаления механизма защелки отсоедините стержень от замка и, если установлен, стержень от центрального запирающего мотора.
6. Выверните болты, крепящие механизм к задней двери и снимите весь узел. (см. фото 20.6).
Фото 20.6. Крепежные болты механизма защелки
7. Пластина встречной части крепится к полу багажника (см. фото 20.7).

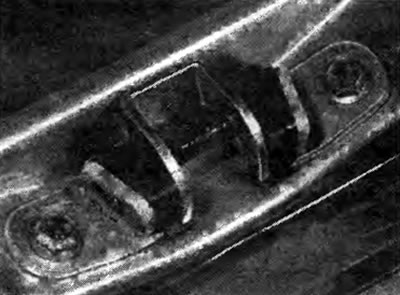

Фото 20.7. Держащие болты пластины встречной части
8. При установке на место, которая производится в обратном порядке, отрегулируйте пластину встречной части в продолговатых отверстиях, так чтобы задняя дверь закрывалась крепко, но без необходимости хлопать ею.
Цилиндр замка
9. Цилиндр замка крепится шурупом, который может быть достигнут изнутри, или запирающей пружинной пластинкой, подобно дверным замкам, и может быть снят после отсоединения стержней от защелки, и, если установлен, центрального запирающего мотора.
10. Дальнейшая разборка цилиндра замка такая же, как описано для цилиндров замков дверей и багажника.
11. Установка на место производится в обратном порядке.
