Примечание: в случае, если установлен центральный блокирующий замок — см. главу 12.
1. На ранних моделях замок и защелка расположены на стенке багажника, а пластина встречной части на крышке багажника. На более поздних моделях они расположены наоборот.
2. Для того, чтобы снять пластину или защелку, отверните болты, крепящие их к стенке или крышке багажника.’ Примечание: на некоторых моделях цилиндр замка может быть дополнительно прикреплен к защелке еще одним шурупом или болтом, который тоже следует отвернуть.
Рисунок 11.18. Защитная пластинка и крепежные болты замка крышки багажника
3. Устанавливайте на место, выполняя действия в обратном порядке, регулируя язычок защелки и встречную пластину при помощи продолговатых отверстий, чтобы обеспечить правильное закрывание крышки багажника.
Цилиндр замка
4. Цилиндр замка может быть разных типов: такой, который открывается поворотом ключа, или иметь ручку, или иметь "крылышки", при помощи которых его можно поворачивать.
5. Для снятия цилиндра замка необходимо отжать зажим, удерживающий его на стенке багажника или на крышке. Это может быть не простым делом, если замок находится между двумя поверхностями.
Рисунок 11.19. Крепежный болт цилиндра замка крышки багажника
6. Отверните шуруп или болт, крепящий цилиндр к защелке, если таковой есть.

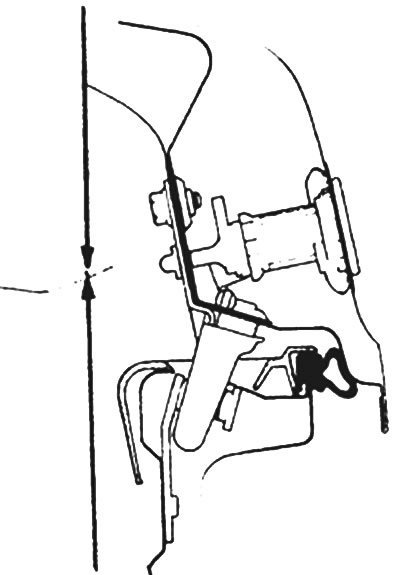

Рисунок 11.20. Вид в сечении замка багажника более позднего типа
7. Вытащите цилиндр замка.
Рисунок 11.21. Снятие зажима, удерживающего цилиндр замка
8. Цилиндр можно разобрать и далее, сняв круглый кожух и возвращающую пружину, но если он изношен или сломан, лучше заменить его целиком.
Рисунок 11.22. Возвращающая пружина цилиндра замка багажника
9. Если цилиндр разобран или перебирается, затяните возвратную пружину, закрепив ее конец в отверстии замка, присоединив другой конец к цилиндру замка и поворачивая замок по часовой стрелке, так чтобы пружина могла быть приведена в напряженное состояние одним поворотом.

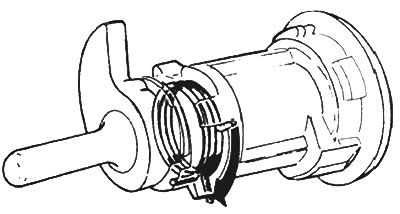

Рисунок 11.23. Затягивание возвращающей пружины цилиндра замка багажника
10. Установка на место производится действиями в обратном порядке.
