Примечание: процедуры для передней и задней двери сходные. Здесь описан общий порядок действий, в случае же различий — они указываются в тексте.
Рисунок 11.7. Детали замка передней двери: 1. Рычаг; 2. Рычаг; 3. Рычаг; 4. Стержень запирающей кнопки; 5. Наружная ручка; 6. Корпус наружной ручки; 7. Шурупы наружной ручки; 8. Возвратная пружина наружной ручки; 9. Стержень наружной ручки; 10. Цилиндр замка; 11. Механизм замка; 12. Внутренняя дверная ручка; 13. Возвратная пружина внутренней дверной ручки

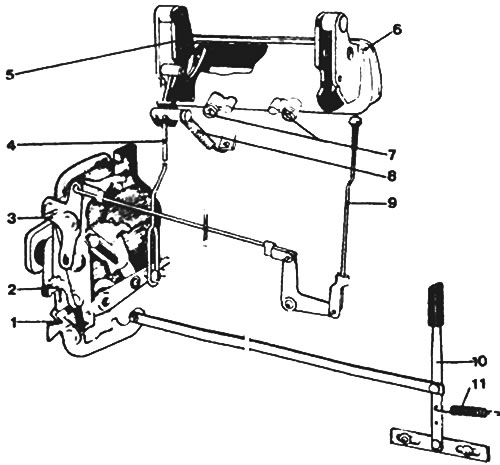

Рисунок 11.8. Детали замка задней двери: 1. Рычаг дистанционного управления; 2. Рычаг запорного устройства для безопасности детей; 3. Рычаг; 4. Стержень наружной ручки двери; 5. Наружная ручка двери; 6. Корпус наружной дверной ручки; 7. Шурупы корпуса наружной дверной ручки; 8. Возвратная пружина наружной дверной ручки; 9. Стержень запирающей кнопки; 10. Внутренняя дверная ручка; 11. Возвратная пружина внутренней дверной ручки
1. Снимите внутреннюю декоративную панель, как это описано в разделе 11.
Наружная ручка
2. Отсоедините возвратную пружину ручки и освободите стержень защелки.
(Информация представлена на сайте: autoinstruction.ru)
3. Отверните два шурупа, крепящие ручку к двери и снимите ручку.
4. Устанавливайте на место в обратном порядке, регулируя расстояние между петлей стержня и язычком защелки так, как показано на рисунке 11.9.
Рисунок 11.9. Расстояние между пазом стержня и язычком защелки
5. Регулировка производится при снятии зажима, крепящего стержень к рычагу путем ввинчивания или вывинчивания стержня из кожуха (см. фото 13.5).
Фото 13.5. Регулирующий кожух стержня наружной дверной ручки (показан стрелкой)
Механизм замка и защелки
6. Выверните два шурупа, крепящие зажим цилиндра замка к краю двери и Алленовы болты, крепящие механизм защелки (см. фото 13.6А и 13.6В)
Фото 13.6А. Крепежные шурупы цилиндра замка |

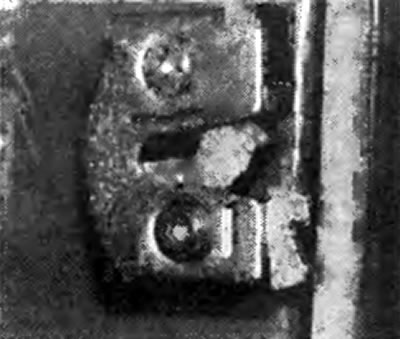

Фото 13.6В. Крепежные болты механизма защелки |
Примечание: на некоторых моделях производства 1978-1979 гг зажим, крепящий цилиндр замка, не был привернут к краю двери. Если Вы устанавливаете новый цилиндр замка, следует установить придерживающий его зажим, который может быть привинчен к двери.
Рисунок 11.10. Более поздний тип механизма дверного замка
7. Отсоедините стержень от дверной ручки у рычага защелки, а также в тех моделях, где установлен центральный контрольный замок —его стержень (см. также главу 12) — (см. фото 13.7).

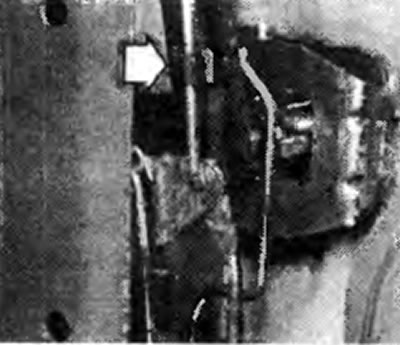

Фото 13.7. Показан пружинный зажим (показан стрелкой), удерживающий стержень (или стержни)
8. На задних дверях отсоедините стержень у кнопки замка с дистанционным управлением.
9. Вытащите механизм защелки.
10. Отожмите зажим, удерживающий цилиндр замка и вытащите цилиндр. Отсоедините переключатель центральной блокирующей системы (если она есть).

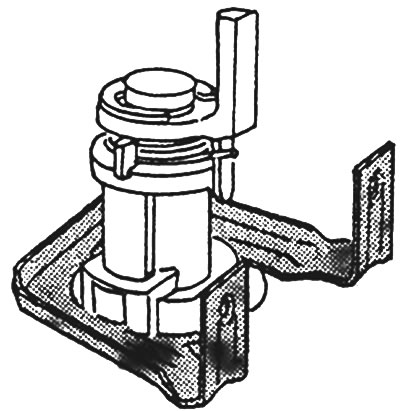

Рисунок 11.11. Более поздний тип удерживающего зажима для цилиндра
11. Замок можно перебрать, но если он изношен, то лучше заменить его новым.
12. Установка замка производится, выполняя все действия в обратном порядке, но обратите внимание на следующее. Механизм дверной защелки был модифицирован в 1978 году, и если нужно установить новый тип механизма защелки на старую дверь, то следует просверлить дополнительные отверстия в крае двери для установки, как это показано на рисунке 11.12.

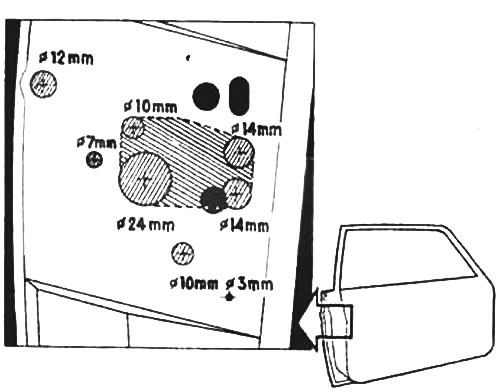

Рисунок 11.12. Положения отверстий, которые необходимо просверлить при установке нового механизма замка на старую дверь: Заштрихованные участки следует вырезать.
Внутренняя дверная ручка
13. Отсоедините возвратную пружину и рычаг от механизма защелки.
14. Отверните шуруп и вытащите ручку и рычаг.
15. При установке на место отрегулируйте расстояние между ручкой и рычагом при помощи продолговатого отверстия у крепежного шурупа (см. фото 13.15).
Фото 13.15. Место регулировки внутренней ручки двери. Расстояние должно быть 0.197-0.236 дюйма (5.0-6.0 мм)
Пластина встречной части замка
16. Отверните крепежные шурупы встречной части замка и снимите ее Устанавливайте на место в обратном порядке, затем отрегулируйте следующим образом.
17. Ослабьте крепежные шурупы так, чтобы пластину встречной части можно было двигать рукой.
18. Закройте дверь, придерживая наружную ручку так, чтобы она не действовала.
19. Пластина встречной части замка займет правильное положение при закрытой двери.
20. Откройте дверь снова. Затяните крепежные шурупы — сначала те, которые расположены у наружного края двери, затем те, что у внутреннего.
21. Проверьте, чтобы дверь закрывалась полностью без прикладывания силы, и чтобы она не приподнималась, когда защелка входит во встречную часть.
22. Если пластина встречной части расположена слишком глубоко, ослабьте крепежные шурупы и выдвиньте пластину кнаружи, следя за тем, чтобы она горизонтально оставалась в той же плоскости.
23. Регулировка вперед/назад осуществляется при помощи удаления или изъятия шайб под пластиной.
