Внутренняя ручка
Снятие
1. Снимите панель отделки двери и защитную пленку.

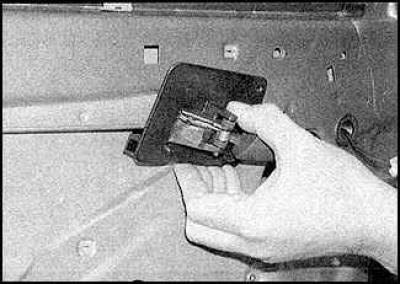

2. Сдвиньте ручку вперед и снимите ее с двери.

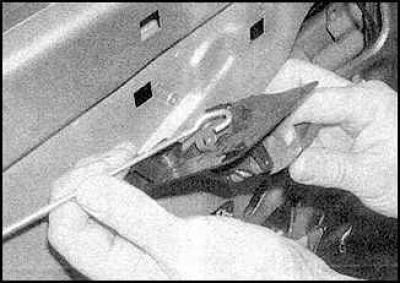

3. Поверните ручку против часовой стрелки и отсоедините тягу замка.
Установка
Установка проводится в последовательности, обратной снятию.
Внешняя ручка передней двери
Снятие
1. Снимите панель отделки двери и защитную пленку.
2. На моделях с боковыми подушками безопасности снимите датчик удара и крепежный кронштейн.

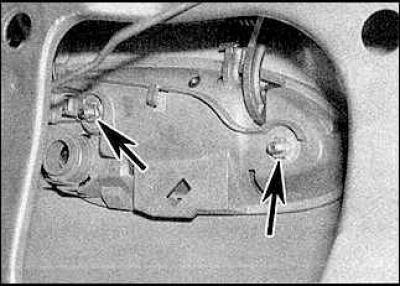

3. Открутите крепежные гайки ручки (указаны стрелками).
4. Снимите ручку с двери. Отсоедините разъем подключения, если необходимо.

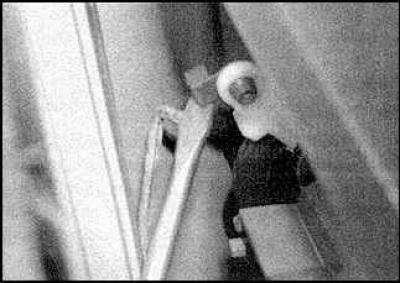

5. Снимите зажим.

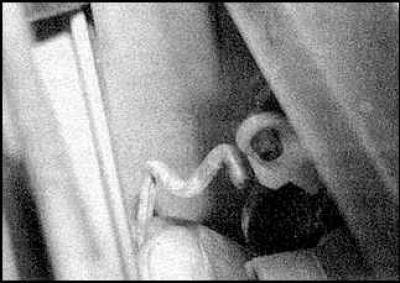

6. Отсоедините тягу замка.

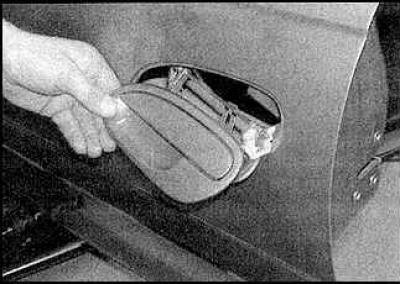

7. Снимите ручку.
Установка
Установка проводится в последовательности, обратной снятию.
Внешняя ручка задней двери
Снятие
1. Снимите панель отделки и защитную пленку.
(Статья опубликована первоначально здесь www.AutoInstruction.ru)

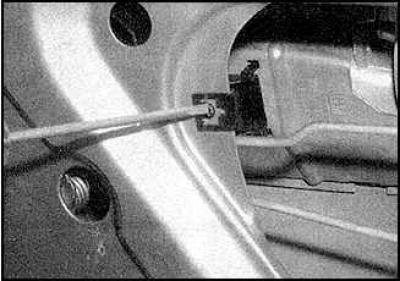

2. Открутите крепежные винты.
3. Снимите защитную панель.

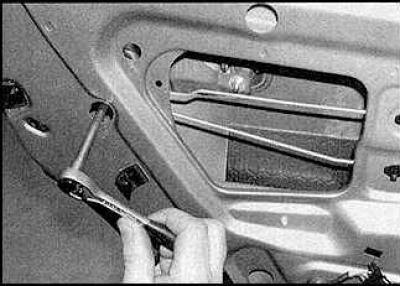

4. Открутите крепежные гайки.

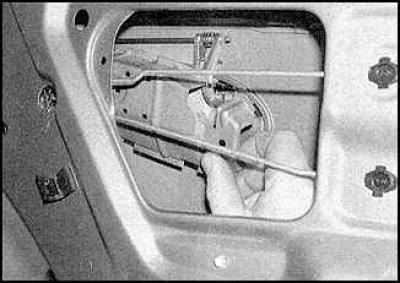

5. Снимите крепежную пластину.

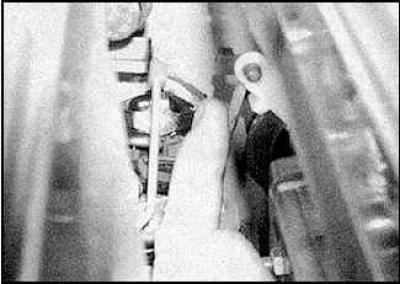

6. Отсоедините тягу замка от ручки.

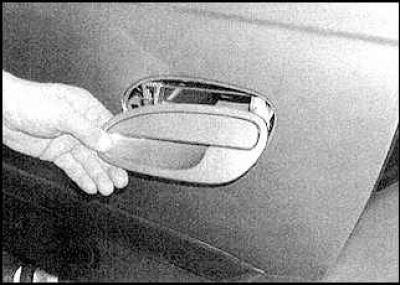

7. Снимите ручку.
Установка
Установка проводится в последовательности, обратной снятию.
Барабан замка передней двери (модели с обычным барабаном замка)
Снятие
1. Снимите внешнюю ручку двери.
2. Вставьте ключ в замок и поверните его вправо.
3. Снимите стопорное кольцо и достаньте барабан сзади замка.
Установка
Установка проводится в последовательности, обратной снятию.
Барабан замка передней двери (модели со свободновращающимся барабаном замка)

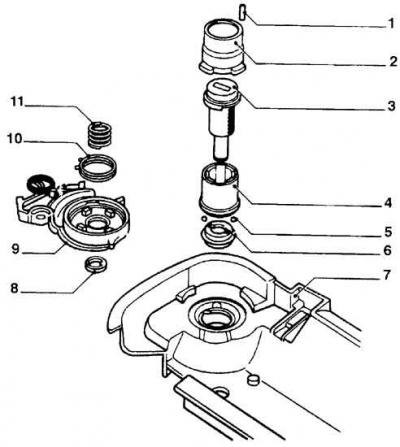

Элементы барабана замка передней двери (модели со свободновращающимся барабаном замка)
1. Штифт; 2. Кожух; 3. Барабан замка; 4. Втулка; 5. Шарик; 6. Муфта; 7. Кронштейн; 8. Шайба; 9. Опора и рычаг; 10. Пружина; 11. Пружина
Снятие
1. Снимите внешнюю ручку двери.
2. Пометьте положение установки барабана и выбейте стопорный штифт.
3. Снимите барабан замка.
Установка
Установка проводится в последовательности, обратной снятию.
Замок передней двери
Снятие
1. Снимите панель отделки и защитную пленку с двери.
2. Снимите датчик удара и крепежный кронштейн, если необходимо.
3. Снимите внешнюю ручку двери.
4. Отсоедините разъем подключения центрального замка.
5. Отсоедините тяги от замка.

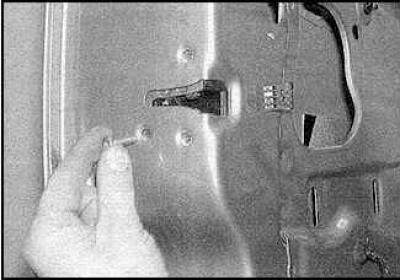

6. Открутите три крепежных винта и снимите замок.
Установка
Установка проводится в последовательности, обратной снятию.
Замок задней двери
Снятие
1. Снимите внутреннюю панель отделки двери и защитную пленку.
2. Снимите внешнюю ручку двери.

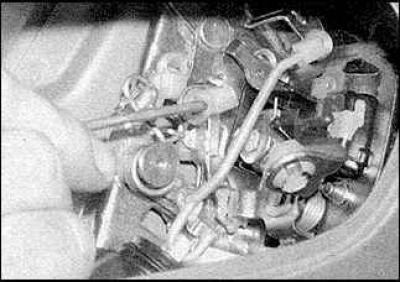

3. Отсоедините тяги от замка.

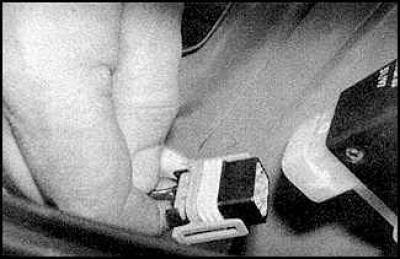

4. Отсоедините разъем подключения.

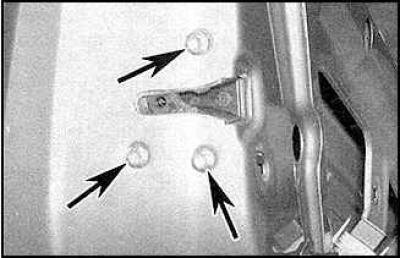

5. Открутите крепежные винты (указаны стрелками).

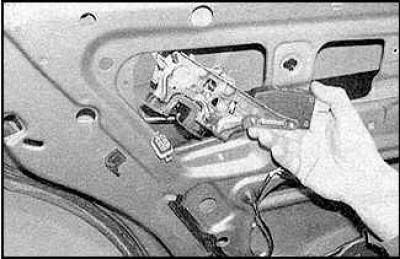

6. Снимите замок.
Установка
Установка проводится в последовательности, обратной снятию.
