Снятие
1. Снимите накладную панель двери (см. Раздел 12). Отсоедините все провода и протолкните их через отверстие так, чтобы они не мешали демонтажу.
2. Откройте дверь и подведите под нее домкрат или воспользуйтесь услугами ассистента.
3. Очертите положения петель двери.
4. Открутите болты крепления двери к петле и снимите дверь.

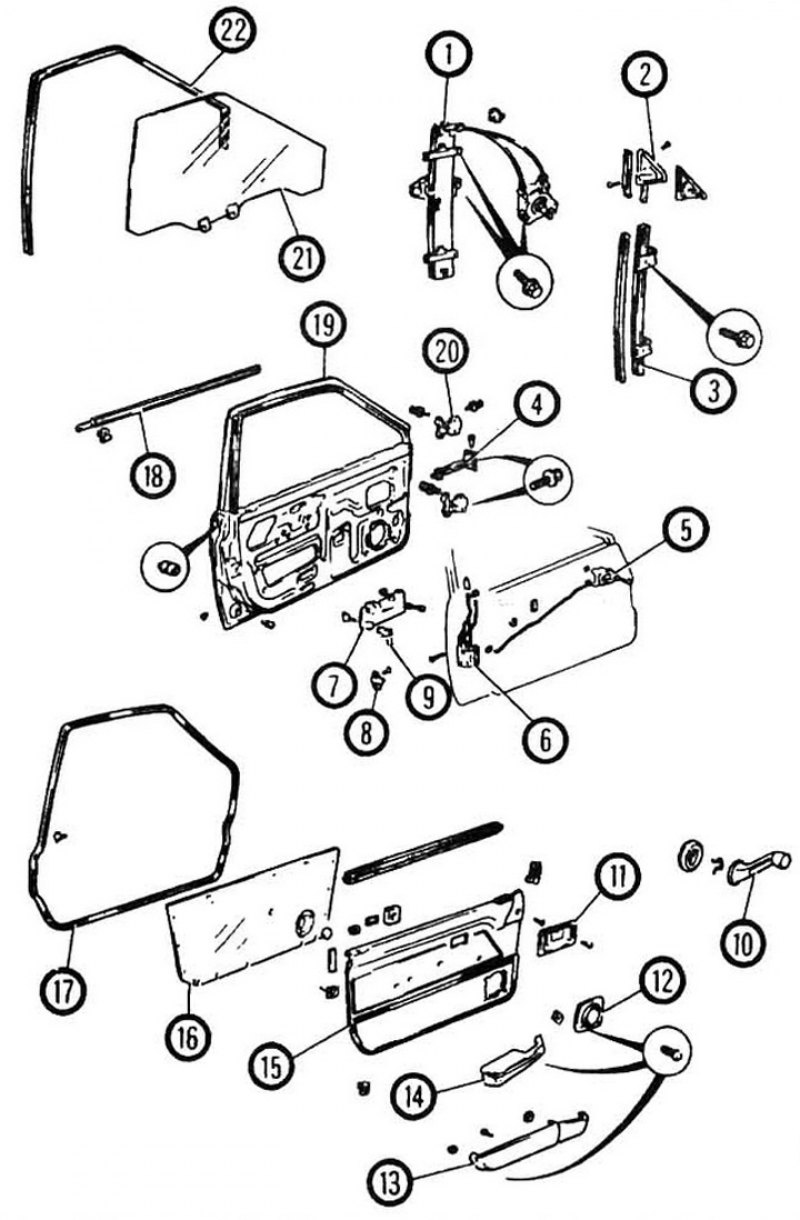

Рис. 11.4а Сборка передней двери (модель Shuttle): 1 - регулятор; 2 - передняя заслонка; 3 - передняя направляющая; 4 - упор; 5 - дверная ручка; 6 - защелка; 7 - внешняя ручка; 8 - защелка; 9 - замок; 10 - рукоятка регулятора; 11 -накладка дверной ручки; 12 - защита динамика; 13 - карман; 14 - подлокотник; 15 - дверная панель; 16 - пластиковая защита; 17 - уплотнитель; 18 - внешний молдинг; 19 - дверь; 20 - петля двери; 21 - стекло; 22 - направляющая.

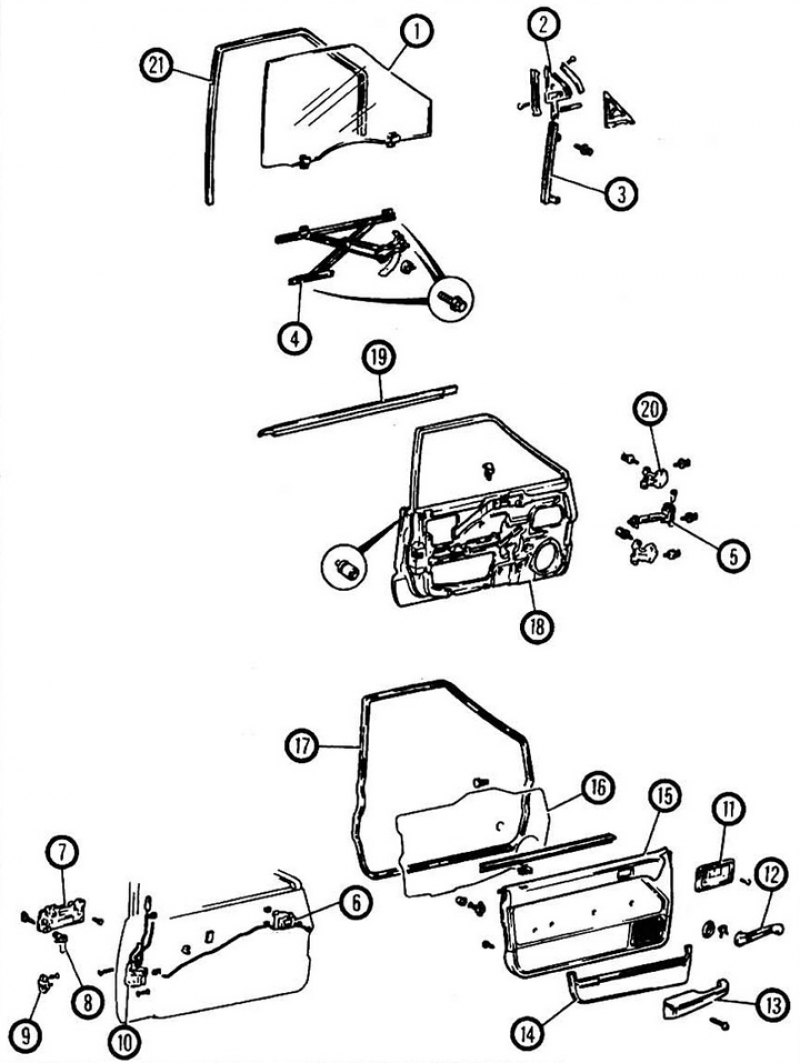

Рис. 11.4б Сборка передней двери (остальные модели). 1 - стекло; 2 - заслонка; 3 - направляющая; 4 - регулятор; 5 - упор; 6 - ручка двери внутренняя; 7 - ручка двери наружная; 8 - замок; 9 - защелка; 10 - защелка; 11 - накладка ручки; 12 - рукоятка регулятора; 13 - подлокотник; 14 - карман; 15 - панель двери; 16 - пластиковая защита; 17 - уплотнитель двери; 18 - внешний молдинг, 20 - петля; 21 - направляющая.
Установка и регулировка
5. Установка проводится в обратной последовательности.
(Оригинал опубликован на веб-сайте: www.autoinstruction.ru)
6. Проверка правильности положения двери и регулировка:
- а) регулировка вверх-вниз и вперед-назад осуществляется при ослабленных винтах крепления петли двери к корпусу.
- б) регулировка защелки двери осуществляется при ослабленных винтах крепления защелки к двери.
