Снятие и установка
1. Снимите панель двери и пластиковую защиту, см. Раздел 12.
2. Снимите внутреннюю ручку двери, см. Раздел 13.
3. Опустите стекло так, чтобы через отверстие двери можно было отвернуть задний болт крепления и снимите передний болт.
Рис. 14.3а Задний болт крепления направляющей стекла
Рис. 14.3б Передний болт крепления направляющей стекла
4. На задней двери снимите поддерживающие винты, снимите неподвижное стекло и разделительную перегородку.
Рис. 14.4 Крепление неподвижного стекла и разделительной перегородки задней двери
5. Поднимите стекло и выньте его из прорези двери, наклоните его и снимите с двери.

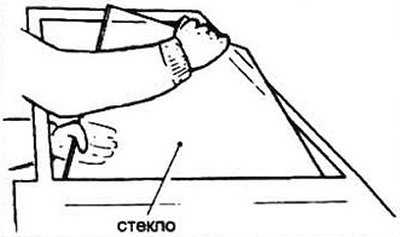

Рис. 14.5 Демонтаж стекла окна двери
6. Установка производится в обратном снятию порядке.
Регулировка
7. Регулировка стекла производится методом проб и ошибок с помощью ключа и отвертки. Основные приемы регулирования:
- а) регулировка накладок: изменяйте положение направляющей подъемника так, чтобы стекло двигалось вертикально и имело одинаковое прилегание по периметру в закрытом состоянии.
- б) регулировка вперед-назад: передвигайте направляющую стекла до тех пор, пока задний конец стекла в поднятом состоянии при закрытой двери располагается примерно в 10 мм от держателя уплотнителя двери.
- в) вертикальная регулировка: изменяйте положение верхних стопоров.
- г) регулировка положения стекла относительно уплотнителя: изменяйте положение направляющих стекла. Во время регулирования сделайте опорные метки.
- д) регулировка узла наклона заслонки: отпустите гайку заслонки и отрегулируйте ее положение. Затяните гайку.

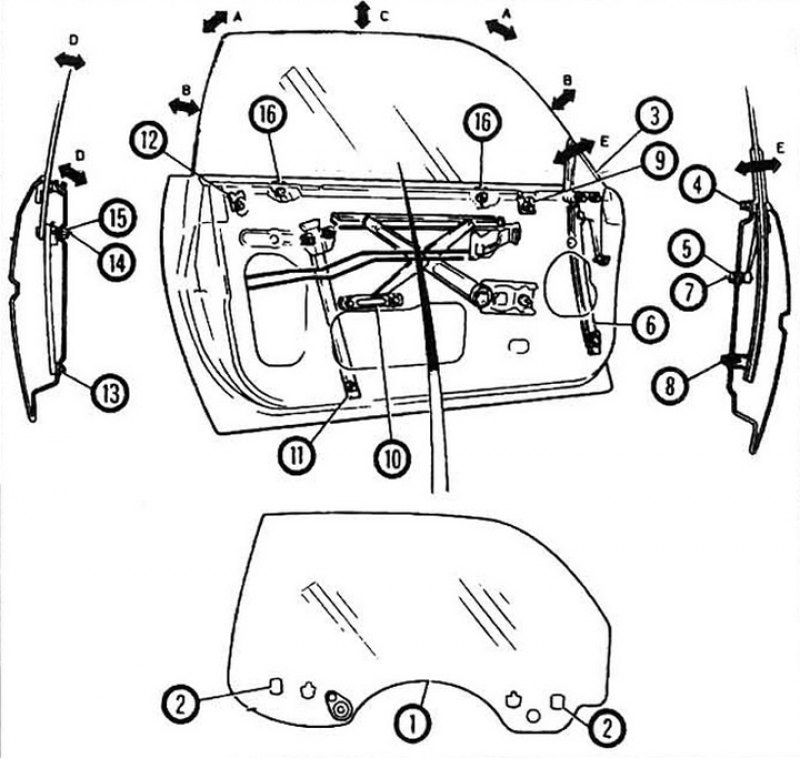

Рис. 14.7 Детали регулятора положения стекла 1 - стекло; 2 - стопор; 3 - заслонки; 4 - болт; 5 - гайка; 6 - передняя направляющая; 7 - регулятор; 8 - болт; 9 - верхний стопор; 10 - направляющая подъемника; 11 - задняя направляющая; 12 - верхний стопор; 13 - гайка; 14 - регулятор; 15 - контргайка; 16 - стабилизатор; А - угловая регулировка; 8 - регулировка вперед-назад; С - вертикальная регулировка; D - регулировка относительного положения стекла и уплотнителя; Е - регулировка наклона заслонки.
