Снятие
Отключить провод массы от аккумулятора.
Снять облицовку под приборной доской с левой стороны. Для этого повернуть на 90° и вытащить 5 зажимов.
Снять среднюю консоль (см. раздел «Снятие и установка средней консоли и полки под приборной доской»).
Снять радиоприемник (см. раздел «Снятие и установка радиоприемника»).
Просунуть руку в вырез под радиоприемник и с задней стороны отжать из планки переключателей выключатели или заглушки. Отсоединить разъемы от выключателей.
Отвернуть 2 винта под пультом и немного выдвинуть пульт управления отопителя.

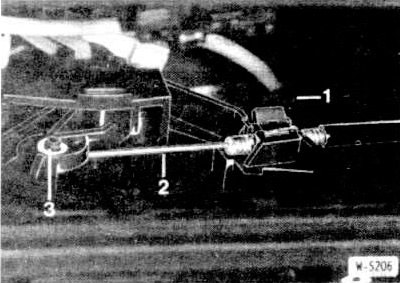

Отжать зажим -1- и отсоединить трос -2- от движкового регулятора -3-.

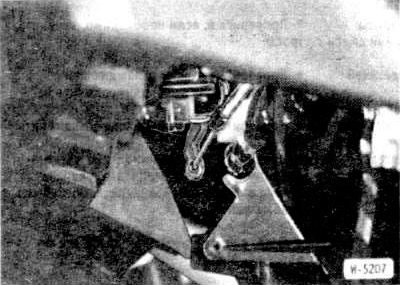

Отжать зажим в районе воздушной заслонки и отсоединить трос от воздушной заслонки.
Вытащить трос, при этом проследить его прокладку.
Установка

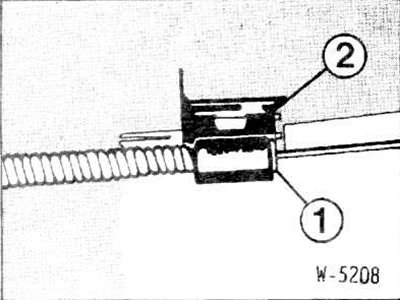

Подсоединить трос к рычагу воздушной заслонки и прижать оболочку -1- троса к держателю так, чтобы она находилась на уровне упора 2 . В этом положении прижать зажим.
Подсоединить трос к движковому регулятору и установить регулятор в крайнее левое положение («закрыто»),
Закрыть воздушную заслонку, для чего прижать рычаг воздушной заслонки к упору.
Внимание: При установке троса смесительной температурной заслонки поворотом гайки с накатом выставить смесительную заслонку в крайнее положение «холодно» или «тепло» и одновременно поставить ручку установки температуры в крайнее положение «холодно» или «тепло».
Вращать втулку на свободном конце троса до ее установки в вырез в держателе.
Закрепить втулку и тем самым трос зажимом -1- (W-5206).
Прижать пульт управления отопителя и закрепить 2 нижними винтами.
Надеть разъемы на выключатели и вставить выключатели или заглушки в планку переключателей.
Установить радиоприемник (см. раздел «Снятие и установка радиоприемника»).
Установить среднюю консоль (см. раздел «Снятие и установка средней консоли и полки под приборной доской»).
Поставить облицовку под приборной доской и закрепить ее 5 зажимами.
Подключить провод массы к аккумулятору.
