Основные детали карбюратора Solex 4AI

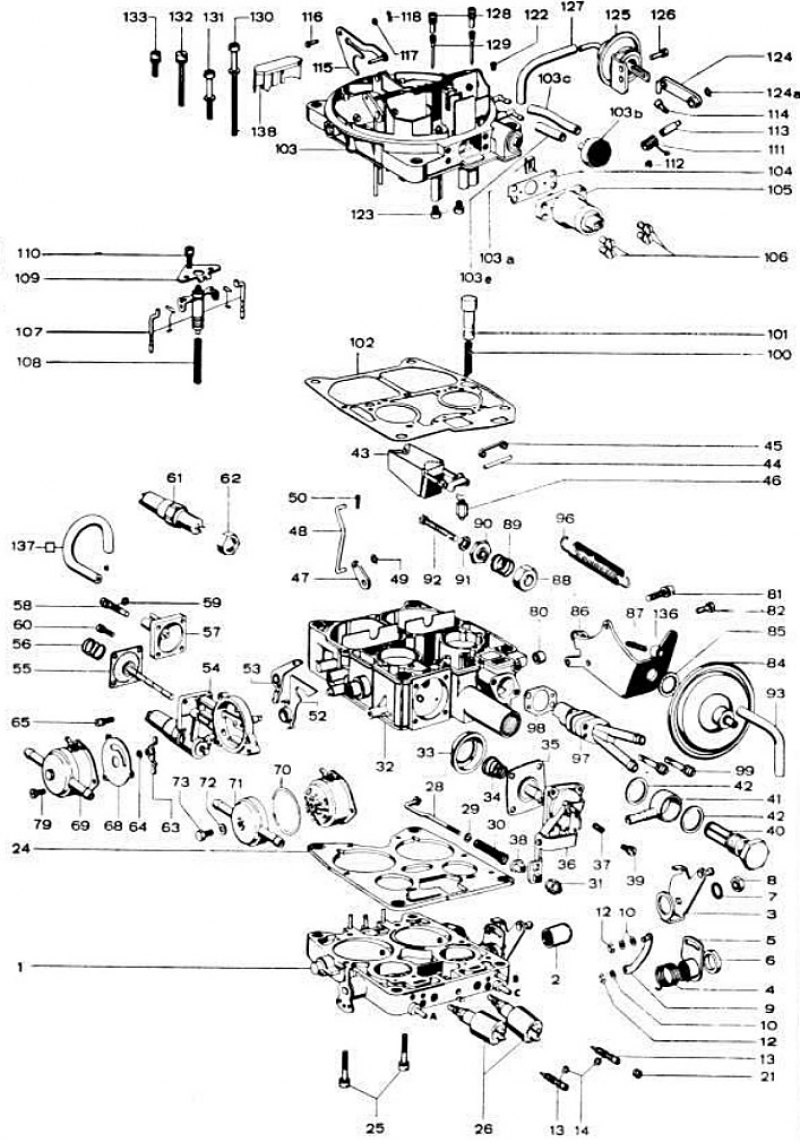

Основные детали карбюратора Solex 4AI:

13 — регулировочные винты качества (состава) смеси; 26 — электромагнитные запорные клапаны; 28 — тяга привода ускорительного насоса; 31 — регулировочная гайка начала подачи топлива ускорительным насосом; 33 — пластмассовая чашка ускорительного насоса; 36 — крышка ускорительного насоса; 37 — регулировочный винт подачи топлива ускорительным насосом; 40 — топливный фильтр; 43 — поплавок; 46 — игольчатый клапан; 48 — тяга привода воздушных заслонок; 54 — корпус термостатического пневмопривода воздушной заслонки и биметаллической пружины автоматического пускового устройства; 55 — диафрагма пневмопривода воздушной заслонки; 61 — термостатический сервопривод; 69 — крышка корпуса биметаллической пружины; 84 — пневмопривод дроссельной заслонки 1-й камеры; 87 — регулировочный винт количества смеси холостого хода; 90 — гайка регулировки длины пружины пневмопривода дроссельной заслонки 1-й камеры; 92 — регулировочный винт пневмопривода дроссельной заслонки 1-й камеры; 96 — оттяжная пружина тяги управления дроссельными заслонками; 97 — актюатор дополнительного пускового устройства; 101 — корректор качественного состава смеси дополнительного пускового устройства; 122 — воздушный жиклер дополнительного пускового устройства; 123 — главные топливные жиклеры; 125 — вакуумный амортизатор воздушных заслонок; 128 — воздушные жиклеры холостого хода; 129 — топливные жиклеры холостого хода.

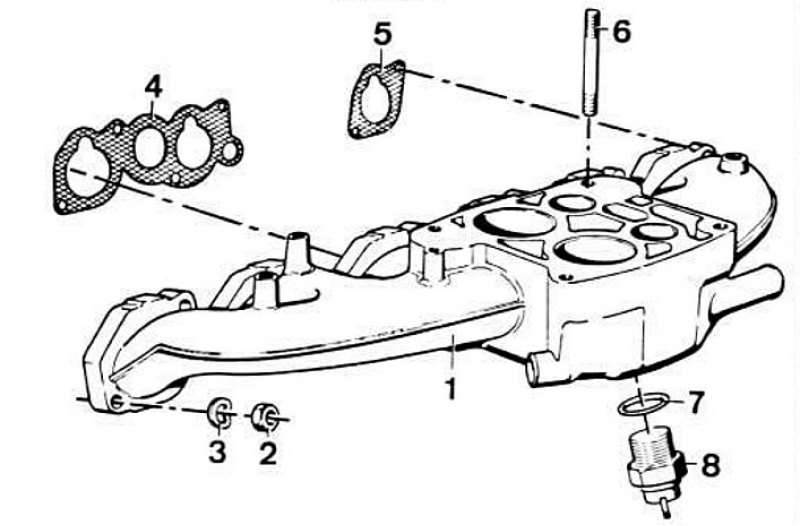

Основные детали впускного коллектора:

1 — коллектор; 4,5 — прокладки; в — термоэлектрический выключатель 17°С.
