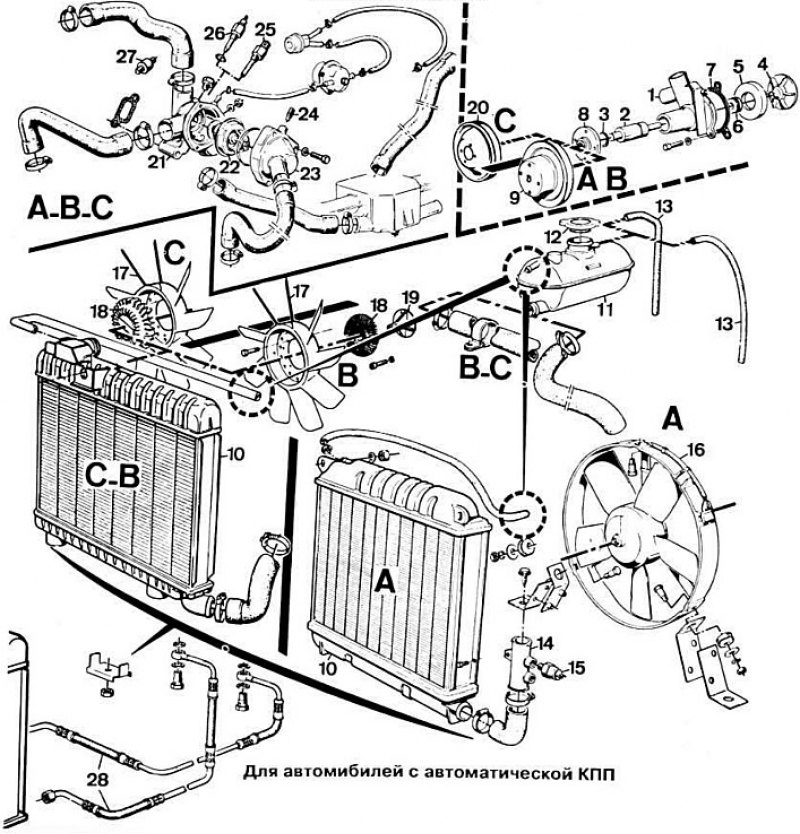

Система охлаждения: А — до августа 1979 г.; В — с августа 1979 г.; С — на автомобилях модели «323i» выпуска с апреля 1981 г.
1 - водяной насос; 2 - валик насоса; 3 - стопорное кольцо; 4 - крыльчатка; 5 - сальник; 6 - упорное уплотнительное кольцо сальника; 7 - прокладка корпуса водяного насоса; 8 - фланец; 9, 20 - шкив привода водяного насоса; 10 - радиатор; 11 - расширительный бачок; 12 - пробка расширительного бачка; 13 - сливная трубка; 14 - соединительный патрубок; 15 - датчик включения вентилятора; 16 - электровентилятор; 17 - вентилятор; 18 - муфта; 19 - фланец крепления вентилятора; 21 - корпус термостата; 22 - термостат; 23 - крышка термостата; 24 - продувочный винт; 25 - тепловое реле времени («323i»); 26 - термоэлектрический выключатель; 27 - термоэлектрический выключатель 0°С (на «323i» с 1981 модельного года); 28 - трубки охлаждения масла (на автомобилях с автоматической трансмиссией).
