- оправка для обжима поршневых колец;
- динамометрический ключ.
Снятие
1. Снимаем головку блока цилиндров (см. "Головка блока цилиндров - снятие и установка").
2. Снимаем поддон картера двигателя (см. "Поддон картера двигателя - замена прокладки").
3. Снимаем маслозаборник (см. "Маслозаборник - снятие и установка").
4. Заворачиваем на место болт крепления шкива коленчатого вала и, ключом на 17 мм (на части автомобилей на 19 мм) поворачивая коленчатый вал по часовой стрелке, устанавливаем поршень первого цилиндра в нижнее положение.
Совет: При отворачивании гаек крышек шатунов можно случайно повредить датчик уровня масла, поэтому желательно его снять (см. "Датчик недостаточного уровня масла - проверка и замена").
5. Торцовым ключом на 14 мм отворачиваем две гайки крепления крышки шатуна первого цилиндра.

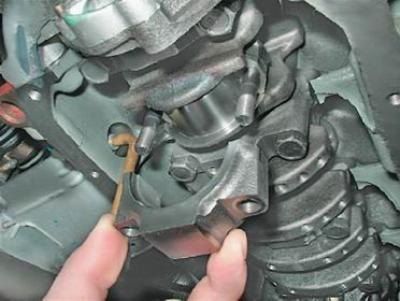

6. Снимаем крышку шатуна.

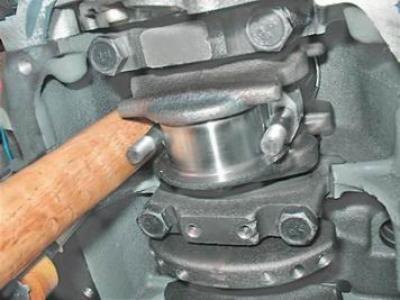

7. Уперев ручку молотка в шатун, выталкиваем его вверх.
8. Извлекаем поршень в сборе с шатуном из цилиндра.
9. Вынимаем вкладыши из шатуна и его крышки.
Предупреждение! При разборке шатуна не выпрессовывайте из него болты.
10. Зажимаем поршень за шатун в тисках.

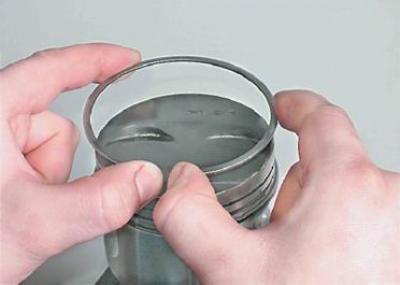

11. Слегка раздвинув замок кольца, снимаем верхнее компрессионное кольцо.

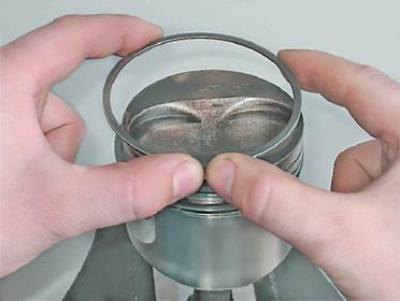

12. Аналогичным образом снимаем нижнее компрессионное кольцо.
13. Снимаем маслосъемное кольцо...

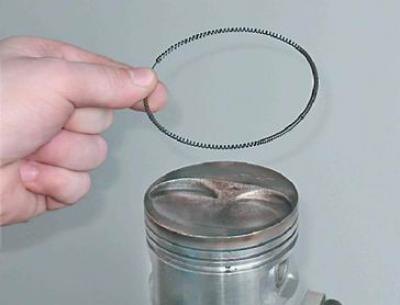

...и его расширитель.
Предупреждение! Целесообразность замены колец зависит от степени износа цилиндров (см. "Поршень и шатун - замена").
Установка
1. Тщательно очищаем поршень от нагара и отложений. Осматриваем поршень и шатун. Трещины на них недопустимы.
2. Новые кольца подбираем в соответствии с диаметром поршня - номинального или ремонтного размера. На кольцах номинального размера обозначения отсутствуют, ремонтные кольца увеличены в диаметре на 0,4 или 0,8 мм, и имеют маркировку "40" и "80" соответственно.

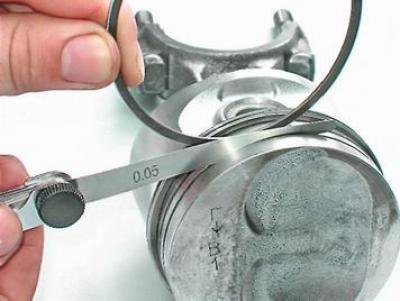

3. Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.
Если зазор превышает максимально допустимый, поршень подлежит замене.
Таблица 8.1.4. Допустимые зазоры между стенками канавок и поршневыми кольцами
| Кольцо | Зазор, мм |
| Верхнее компрессионное кольцо | 0,04-0,07 |
| Нижнее компрессионное кольцо | 0,03-0,06 |
| Маслосъемное кольцо | 0,02-0,05 |
Маслосъемное кольцо...
...и верхнее компрессионное кольцо устанавливаем надписью "ВАЗ" или "ТОР" вверх.

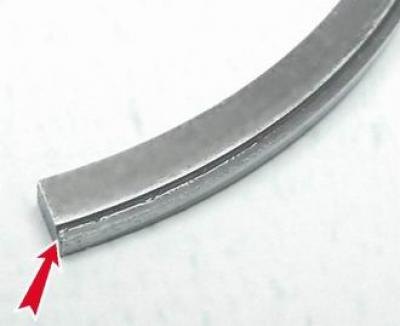

Нижнее компрессионное кольцо ориентируем таким образом, чтобы проточкой оно было направлено вниз.

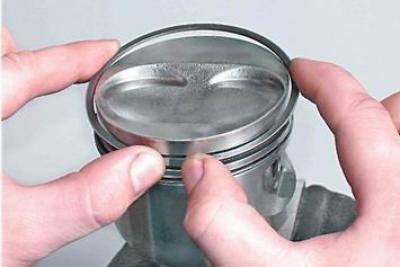

4. Кольца надеваем на поршень следующим образом: раздвинув замок кольца (не более, чем это требуется для надевания кольца на поршень), заводим на поршень сначала замок, а затем тыльную часть кольца.
Новые кольца устанавливаем на поршень, начиная с расширителя маслосъемного кольца. После установки маслосъемного кольца, замок расширителя должен находиться развернутым на 180° относительно замка кольца.
После установки колец на поршень, разворачиваем их замками таким образом, чтобы замок верхнего компрессионного кольца располагался под углом 45° к оси поршневого пальца, замок нижнего компрессионного кольца разворачиваем на 180°, а замок маслосъемного кольца на 90° относительно замка верхнего компрессионного кольца.
5. Смазываем чистым моторным маслом поршень, кольца и внутреннюю поверхность цилиндра.

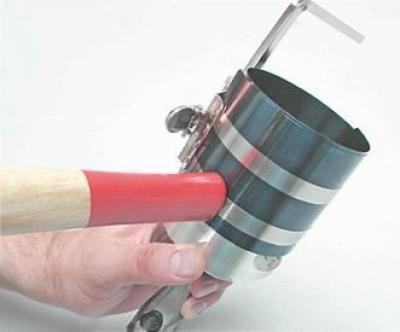

6. Надеваем оправку на поршень и обжимаем ею кольца, периодически слегка постукивая ручкой молотка по оправке для самоустановки колец.
7. Вытираем насухо места установки вкладышей в шатуне и крышке и устанавливаем в нижнюю головку шатуна вкладыши.
8. Смазываем внутренние поверхности вкладышей и шатунную шейку коленчатого вала чистым моторным маслом. Поворачивая коленчатый вал, переводим шейку в крайнее нижнее положение.
9. Устанавливаем поршень на блок и ориентируем его так, чтобы стрелка на днище поршня была направлена в сторону шкива коленчатого вала (см. "Поршневые кольца и шатунные вкладыши - замена").
10. Прижимая оправку к блоку и постукивая ручкой молотка по днищу поршня, утапливаем его в цилиндр, одновременно следя за продвижением шатуна к шейке коленчатого вала.
11. Устанавливаем на шатун крышку в сборе с вкладышем и затягиваем гайки ее крепления моментом 43,3-53,5 Н·м (4,4-5,5 кгс·м).

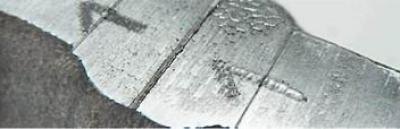

Предупреждение! Крышки шатунов не взаимозаменяемые. На шатуне и его крышке указан номер цилиндра, в который шатун должен быть установлен. На собранном шатуне цифры должны располагаться с одной стороны.
Кольца трех других поршней заменяем таким же способом.
После установки всех поршней собираем двигатель в последовательности, обратной разборке.
