Замечание. На двигателе 21124 впускной трубопровод выполнен единым узлом с ресивером и изготовлен из пластмассы.
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Отводим дроссельный узел от впускного трубопровода, не отсоединяя от него шлангов (см. "Дроссельный узел - снятие, замена прокладки и установка").
3. Отсоединяем трос привода дроссельной заслонки от впускного трубопровода (см. "Дроссельная заслонка - замена троса привода").
4. Отсоединяем колодки жгутов проводов от катушек зажигания (см. "Катушки зажигания двигателя 21124 (1,6i 16v) - проверка и замена").
5. Отсоединяем колодку жгута проводов от датчика положения коленчатого вала (см. "Датчик положения коленчатого вала - проверка и замена").
6. Отсоединяем колодку жгута проводов от датчика положения распределительного вала (см. "Датчик положения распределительного вала - проверка и замена").
Источник расположен на веб-ресурсе: Autoinstruction.ru
7. Отсоединяем колодку жгута проводов от клапана продувки адсорбера (см. "Клапан продувки адсорбера - проверка и замена").
8. Снимаем жгут проводов с впускного трубопровода и отводим его в сторону.

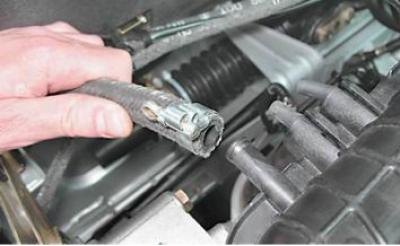

9. Ослабив затяжку хомута, снимаем с патрубка впускного трубопровода шланг вакуумного усилителя тормозов.
10. Ключом на 8 мм ослабляем затяжку хомута, крепящего шланг системы вентиляции картера двигателя.

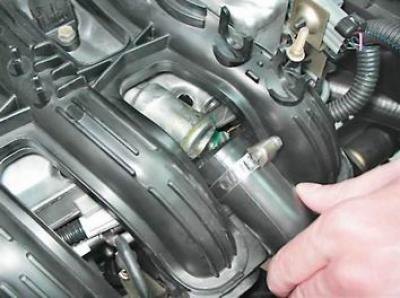

11. Снимаем шланг с патрубка крышки головки блока цилиндров.

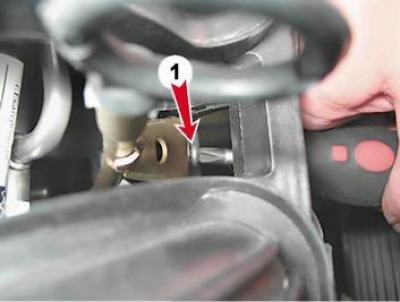

12. Крестовой отверткой отворачиваем саморез (1) крепления направляющей трубки указателя уровня масла.
13. Вынимаем направляющую трубку вместе с указателем уровня масла из блока цилиндров двигателя и снимаем ее.

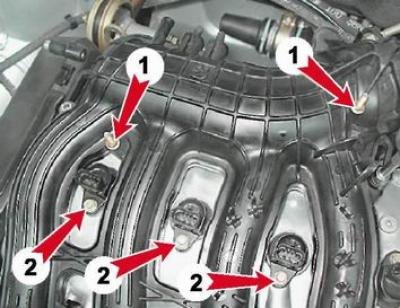

14. Ключом на 10 мм отворачиваем две гайки (1) крепления впускного трубопровода к крышке головки блока цилиндров и три болта (2) крепления катушек зажигания первого, второго и третьего цилиндров.
15. Снимаем катушки зажигания первого, второго и третьего цилиндров (см. "Катушки зажигания двигателя 21124 (1,6i 16v) - проверка и замена").

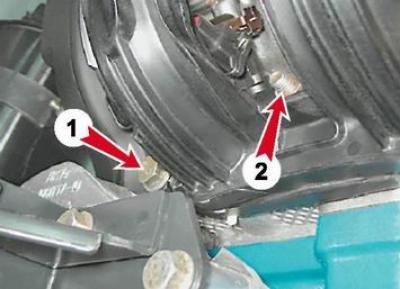

16. Торцовым ключом на 13 мм отворачиваем три гайки (2) и два болта (1) крепления впускного трубопровода к боковой поверхности головки блока цилиндров двигателя.
17. Сдвинув вперед, снимаем впускной трубопровод с двигателя.

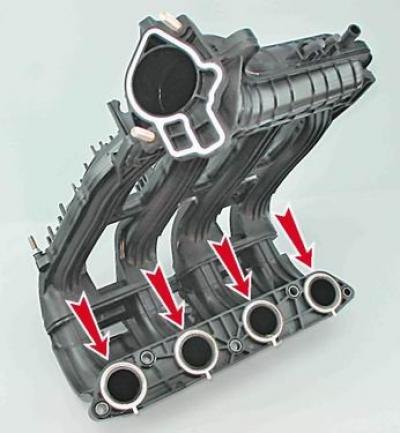

18. Извлекаем из впускного трубопровода поврежденные уплотнительные кольца.
19. Устанавливаем новые уплотнительные кольца и производим сборку в обратной последовательности.
