Впускной трубопровод и выпускной коллектор двигателя 21114 (1,6i 8v) (Lada 112 «ВАЗ-2112»)

0

На двигателе 21114 установлен стальной выпускной коллектор, объединенный с каталитическим нейтрализатором отработавших газов. Подробнее (см. "Система выпуска отработавших газов").

1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").

2. Снимаем ресивер (см. "Ресивер двигателя 21114 (1,6i 8v) - снятие, замена уплотнений и установка").

3. Снимаем впускной трубопровод двигателя (см. "Впускной трубопровод и выпускной коллектор двигателя 2111 (1,5i 8v) - снятие и установка, замена прокладки").

4. Снимаем с коллектора датчик концентрации кислорода (см. "Датчик концентрации кислорода - проверка и замена").

5. Снимаем брызговик двигателя (см. "Брызговик двигателя - снятие и установка").

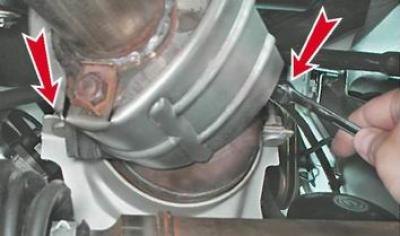

6. Торцовым ключом на 13 мм отворачиваем две гайки крепления прижимной планки кронштейна.

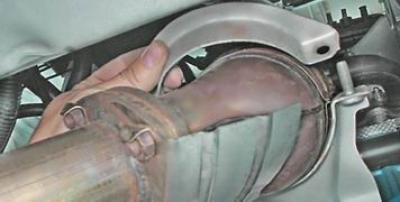

7. Снимаем планку со шпилек.

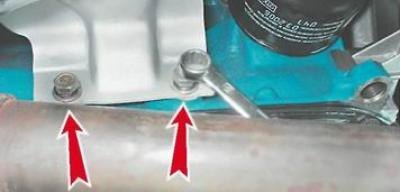

8. Накидным ключом на 13 мм отворачиваем два болта крепления кронштейна к блоку цилиндров.





9. Извлекаем кронштейн из моторного отсека вниз.

Предупреждение! Выполнять следующую операцию необходимо только в указанной ниже последовательности, иначе можно погнуть кронштейн трубы насоса охлаждающей жидкости

(Источник материала этот сайт: «autoinstruction.ru»)

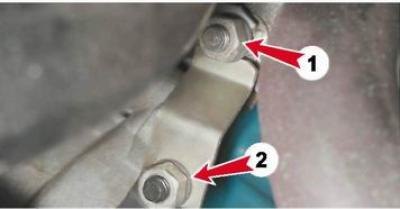

10. Торцовым ключом на 13 мм ослабляем затяжку нижней гайки (2) крепления кронштейна трубы насоса охлаждающей жидкости. Тем же ключом отворачиваем верхнюю гайку (1) кронштейна и снимаем верхний конец кронштейна со шпильки (вид со стороны перегородки моторного отсека).

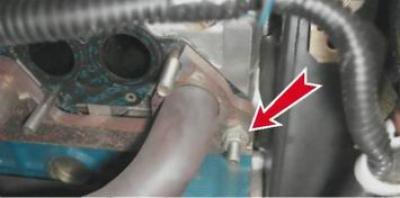

11. Торцовым ключом на 13 мм с глубокой головкой отворачиваем гайку крепления выпускного коллектора, оставшуюся на верхней шпильке, и отворачиваем гайку крепления каталитического коллектора с правой стороны (при взгляде со стороны перегородки моторного отсека).





12. Отсоединяем приемную трубу от дополнительного глушителя (см. "Приемная труба двигателя 21114 (1,6i 8v) - снятие и установка").

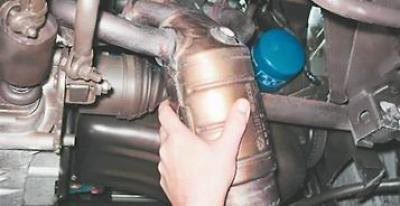

13. Снимаем каталитический коллектор в сборе с приемной трубой.



14. Снимаем со шпилек головки блока цилиндров уплотнительную прокладку.



15. Отсоединяем от выпускного коллектора приемную трубу (см. "Приемная труба двигателя 21114 (1,6i 8v) - снятие и установка").

16. Устанавливаем снятые детали в обратной последовательности. Прокладку и поврежденные детали заменяем.
