Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
Замечание. Для удобства выполнения работы на модели Zafira надо снять вентиляционную решетку и верхнюю панель моторного щита (см. «Привод переднего стеклоочистителя Zafira — проверка и замена»).
2. Сливаем охлаждающую жидкость (см. «Охлаждающая жидкость — замена»).
3. Отсоединяем от дроссельного узла колодку жгута проводов и, если установлены, тросы привода круиз-контроля и дроссельной заслонки, а также шланги системы охлаждения, подвода картерных газов и топливных паров из адсорбера (см. «Дроссельный узел — снятие, замена прокладки и установка»).
4. Отворачиваем два кронштейна крепления магистрали подвода охлаждающей жидкости к дроссельному узлу, расположенные на впускном трубопроводе и крышке головки блока цилиндров (см. «Крышка головки блока цилиндров двигателя 1,8 DOHC — снятие, замена прокладки и установка»).
5. Снимаем верхний кронштейн генератора (см. «Генератор — замена»).
6. Отсоединяем колодки и отворачиваем корпус ЭБУ (см. «Электронный блок управления двигателем 1,8 DOHC — замена»).
7. Снимаем топливную рампу в сборе с форсунками и нижней частью защитного кожуха электрической проводки (см. «Форсунки — проверка и замена»).

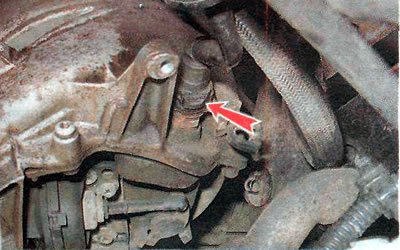

8. Нажимаем фиксатор и отсоединяем трубку вакуумного усилителя тормозов от впускного трубопровода.

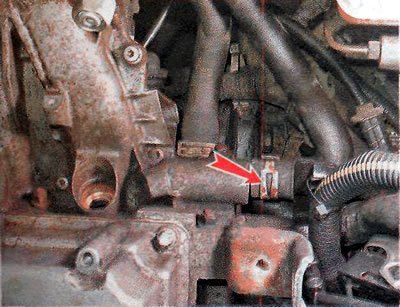

9. Пассатижами разжимаем стяжной хомут шланга подвода охлаждающей жидкости к радиатору отопителя и отсоединяем шланг от впускного трубопровода.

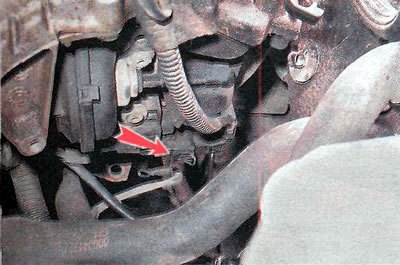

10. Нажимаем на боковые фиксаторы и отсоединяем колодку жгута проводов системы изменения длины впускного трубопровода.

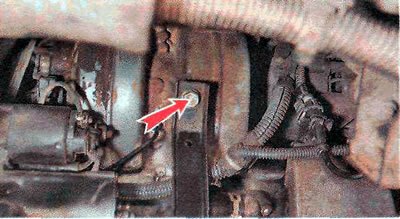

11. Торцовым ключом на 13 мм отворачиваем верхний болт крепления опорного кронштейна к впускному трубопроводу.

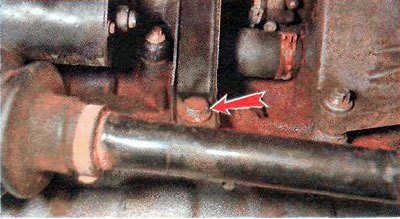

12. Торцовым ключом на 15 мм отворачиваем нижний болт крепления опорного кронштейна к блоку цилиндров и снимаем кронштейн.
(Текст предоставлен порталом: Autoinstruction.ru)

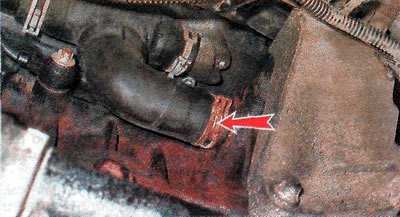

13. Пассатижами разжимаем хомут и снимаем шланг подвода охлаждающей жидкости с фланца впускного трубопровода.

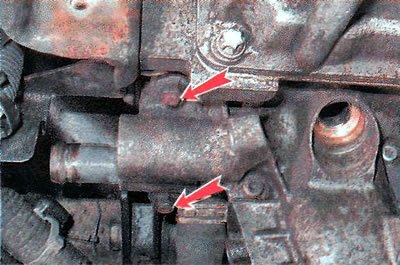

14. В левой части впускного трубопровода торцовым ключом на 10 мм отворачиваем две гайки его крепления к головке блока цилиндров.

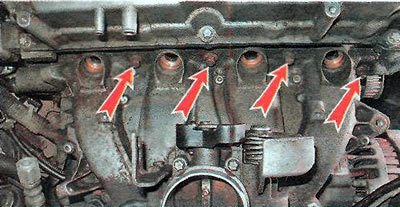

15. Тем же ключом отворачиваем оставшиеся четыре гайки крепления впускного трубопровода к головке блока цилиндров.
16. Сдвигаем трубопровод по шпилькам от головки блока и снимаем его.
17. Снимаем прокладку впускного трубопровода.
18. Устанавливаем детали в обратной последовательности. Гайки крепления впускного трубопровода к головке блока цилиндров затягиваем предписанным моментом (см. «Справочные данные»).
