Предупреждение! Перед выполнением операции обязательно ознакомьтесь с разделом «Меры безопасности при обслуживании и ремонте системы управления двигателем».
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»).

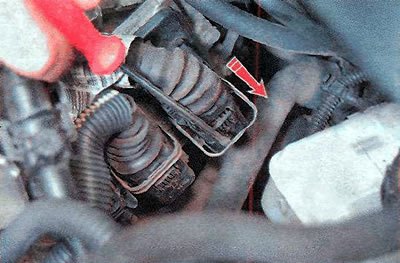

3. Вытягиваем фиксатор колодки жгута проводов ЭБУ в направлении, указанном стрелкой.

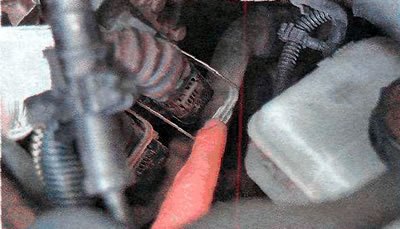

4. Опускаем фиксатор вниз до упора.
5. Отсоединяем колодку жгута проводов ЭБУ.

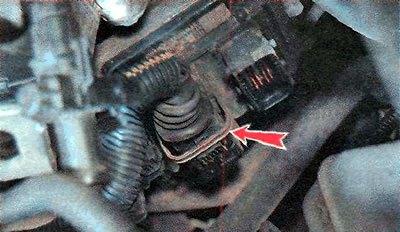

6. Аналогично опускаем фиксатор и отсоединяем вторую колодку жгута проводов ЭБУ.

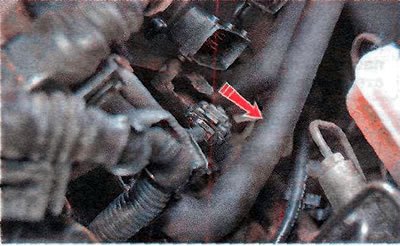

7. Извлекаем колодку жгута проводов датчика детонации из кронштейна на блоке ЭБУ, вытягивая её в направлении, указанном стрелкой.
Весь материал скопирован с сайта (autoinstruction.ru)

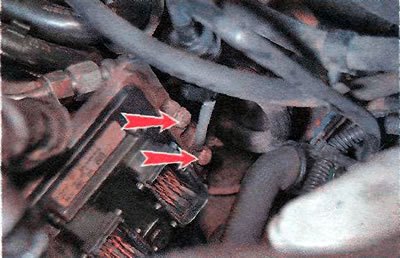

8. Ключом на 10 мм отворачиваем два задних болта крепления ЭБУ и отсоединяем провод «массы».

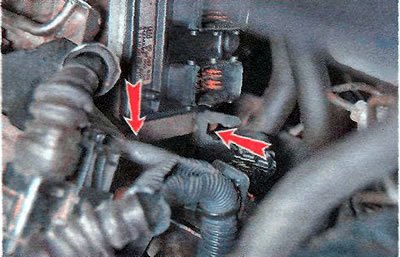

9. Тем же ключом отворачиваем два передних болта крепления ЭБУ и снимаем кронштейн крепления колодки жгута проводов датчика детонации.

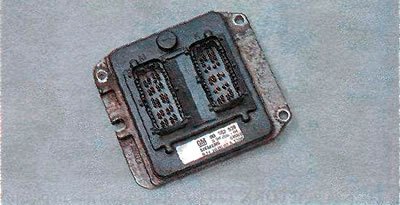

10. Снимаем электронный блок управления двигателем.
11. Устанавливаем детали в обратной последовательности.
