Предупреждение! Перед выполнением операции обязательно ознакомьтесь с разделом «Меры безопасности при обслуживании и ремонте системы управления двигателем».
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем аккумуляторную батарею (см. «Аккумуляторная батарея — снятие и установка»).
3. Снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»).
4. Отсоединяем колодку жгута проводов черного цвета.

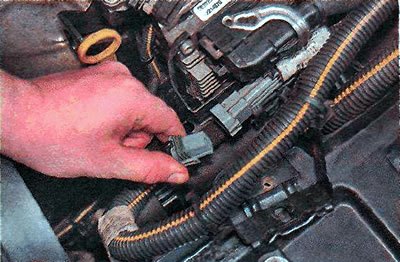

5. Отсоединяем колодку жгута проводов серого цвета.

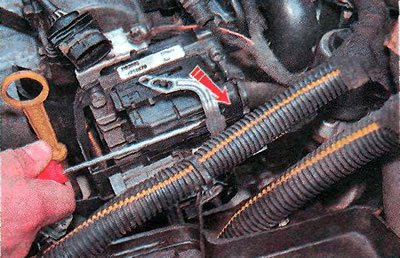

6. Вытягиваем фиксатор верхней колодки жгута проводов ЭБУ в направлении, указанном стрелкой.

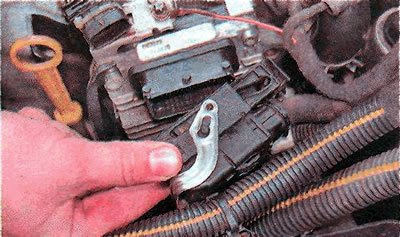

7. Отсоединяем, верхнюю колодку жгута проводов ЭБУ.

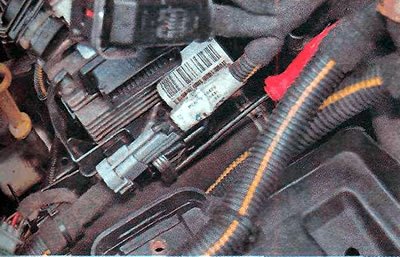

8. Вытягиваем фиксатор нижней колодки жгута проводов ЭБУ аналогично верхней.
Источник статьи доступен на сайте [autoinstruction.ru]

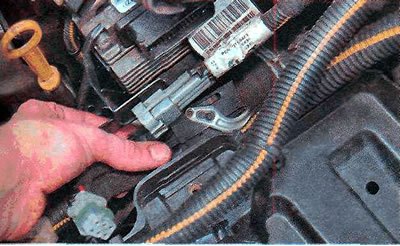

9. Отсоединяем нижнюю колодку жгута проводов ЭБУ.

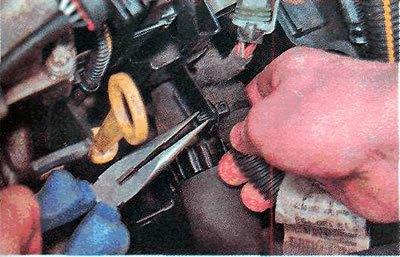

10. Отсоединяем от планки держателя жгут проводов.

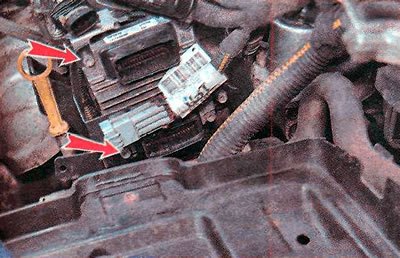

11. Ключом TORX Т20 выворачиваем два передних болта крепления ЭБУ.

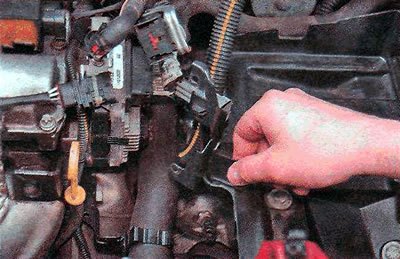

12. Отводим в сторону кронштейн колодки жгута проводов.

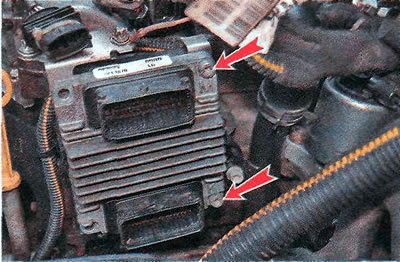

13. Ключом TORX Т20 отворачиваем два задних болта крепления и снимаем электронный блок управления двигателем.
14. Устанавливаем детали в обратной последовательности.
