Примечание! Перед выполнением операции обязательно ознакомьтесь с разделом «Меры безопасности при обслуживании и ремонте системы управления двигателем».
Последовательность выполнения на модели Astra
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Сжимаем фиксаторы И разъединяем трубопровод подачи паров топлива из топливного бака.

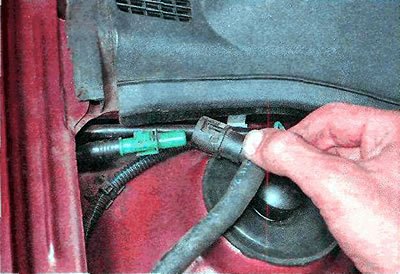

3. Аналогичным образом разъединяем трубопровод клапана продувки адсорбера.

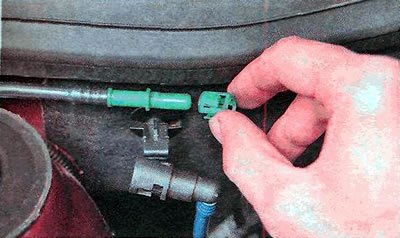

4. Снимаем фиксаторы обоих трубопроводов.
5. Снимаем подкрылок правого переднего крыла (см. «Подкрылок переднего крыла — снятие и установка»).

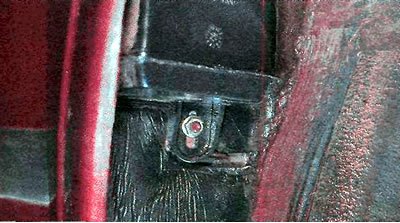

6. Торцовым ключом на 10 мм выворачиваем болт крепления адсорбера.

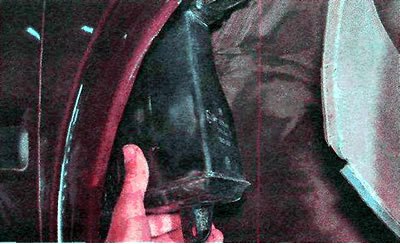

7. Отсоединяем корпус адсорбера, отводя его нижний край вперед.

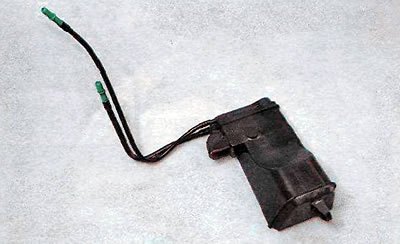

8. Снимаем адсорбер в сборе с трубопроводами, вытягивая их через уплотнение кузова.
9. Устанавливаем детали в обратной последовательности. Хомуты крепления адсорбера заменяем.
Последовательность выполнения на модели Zafira
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

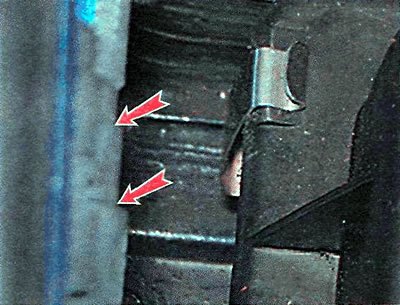

2. Сжимаем фиксаторы и разъединяем трубопровод подачи паров топлива из топливного бака и трубопровод клапана продувки адсорбера (аналогично модели Astra, см. выше).
3. Снимаем фиксаторы обоих трубопроводов (аналогично модели Astra, см. выше).
4. Снимаем подкрылок правого переднего крыла (см. «Подкрылок переднего крыла — снятие и установка»).

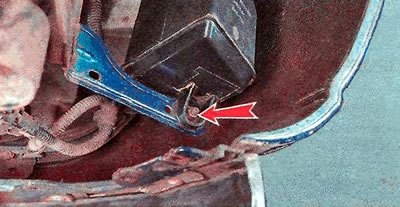

5. Торцовым ключом на 10 мм отворачиваем гайку крепления адсорбера.

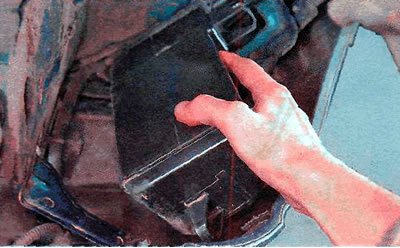

6. Отсоединяем корпус адсорбера от кузова, отводя его нижний край вперед...

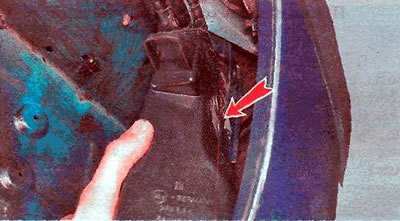

...и высвобождая при этом его верхние держатели из кронштейна кузова.
[Оригинал найдёте на этом ресурсе: AutoInstruction]

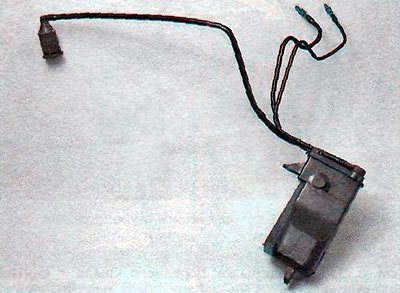

7. Снимаем адсорбер в сборе с сапуном, расположенным в колесной арке, и двумя трубопроводами, вытягивая их через уплотнение кузова.
8. Устанавливаем детали в обратной последовательности. Хомуты крепления адсорбера заменяем.
