Снятие
Внимание! Адсорбер и вакуумные шланги содержат пары топлива. Не подходите к ним с зажженной сигаретой или открытым пламенем.
Отсоедините от адсорбера вакуумный шланг и шланг отвода паров топлива.
Снимите адсорбер паров топлива с кронштейна.
Отсоедините сливной шланг со снятого адсорбера.
Установка
Установку адсорбера паров топлива проводите в последовательности, обратной снятию.
Электромагнитный клапан адсорбера паров топлива
Снятие

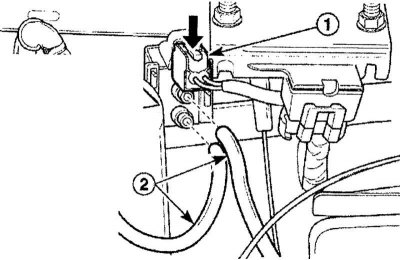

Рис. 3.186. Расположение электрического разъема (1) и шлангов (2) клапана адсорбера паров топлива
Отсоедините электрический разъем 1 (рис. 3.186) и шланги 2 клапана адсорбера паров топлива.

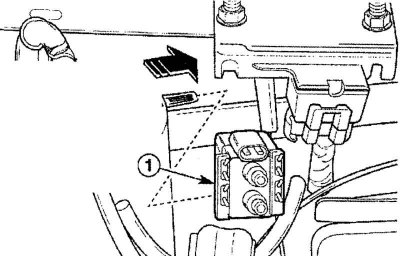

Рис. 3.187. Направление снятия с кронштейна электромагнитного клапана адсорбера (1)
Отсоедините электромагнитный клапан адсорбера 1 (рис. 3.187) от кронштейна и снимите его.
(Материал скопирован с онлайн-ресурса: Autoinstruction.ru)
Установка
Установку электромагнитного клапана адсорбера проводите в последовательности, обратной снятию.
