Снятие

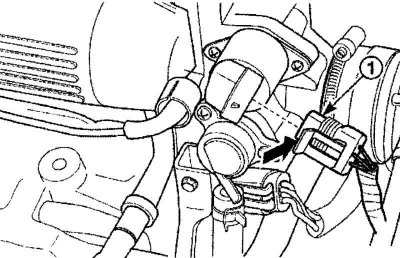

Рис. 3.190. Расположение электрического разъема (1) клапана контроля холостого хода
Отсоедините электрический разъем 1 (рис. 3.190) от клапана контроля холостого хода.

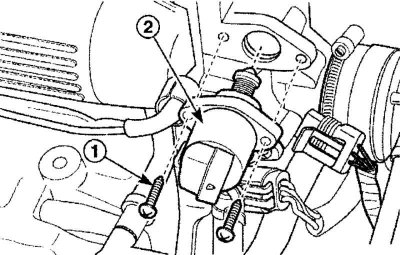

Рис. 3.191. Расположение винтов (1) крепления клапана контроля холостого хода (2)
Выверните винты 1 (рис. 3.191) крепления клапана.
Осторожно снимите клапан контроля холостого хода для предотвращения повреждения уплотнительного кольца в клапане 2.
Удалите грязь вокруг уплотнительного кольца, седла сердечника клапана и канала с помощью соответствующего очистителя топливной системы для прохождения воздуха.
Установка
Установку клапана контроля холостого хода проводите в последовательности, обратной снятию.

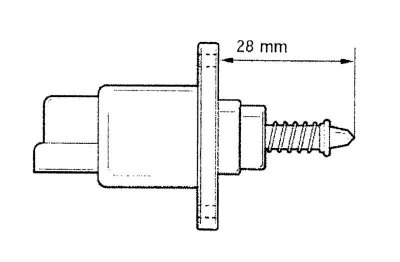

Рис. 3.192. Место измерения расстояния между кончиком сердечника клапана контроля холостого хода и крепежным фланцем
При установке нового клапана контроля холостого хода, убедитесь в замене на идентичную деталь. Форма и диаметр сердечника клапана контроля холостого хода спроектированы для специального применения. Измерьте расстояние между кончиком сердечника клапана контроля холостого хода и крепежным фланцем (рис. 3.192). Если расстояние больше 28 мм, медленно нажимая пальцем на сердечник, верните его назад. Давление на сердечник не должно повредить клапан контроля холостого хода. Установка величины в 28 мм предназначена предотвратить расположение сердечника на максимальном удалении от седла. Размер 28 мм соответствует установке для управления частотой вращения холостого хода при повторном пуске.
Смажьте новое уплотнительное кольцо моторным маслом.
