Снятие
Снимите корпус воздушного фильтра.

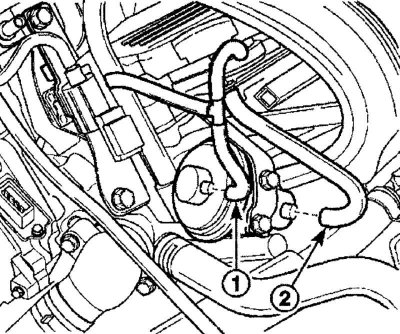

Рис. 3.201. Снятие вакуумного шланга (1) и шланга (2) модулятора с клапана рециркуляции отработавших газов
Отсоедините вакуумный шланг от клапана рециркуляции отработавших газов 1 (рис. 3.201).
Отсоедините шланг модулятора 2 от клапана рециркуляции отработавших газов.

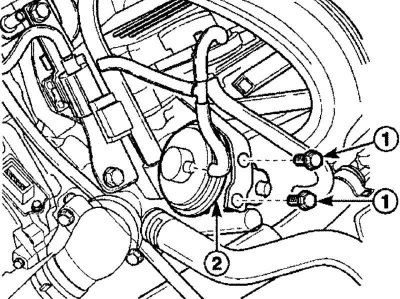

Рис. 3.202. Расположение болтов (1) крепления клапана (2) рециркуляции отработавших газов
Выверните болты 1 (рис. 3.202) и снимите клапан 2 рециркуляции отработавших газов.
Установка
Установку клапана рециркуляции отработавших газов проводите в последовательности, обратной снятию.
Очистите привалочную поверхность головки блока цилиндров.
Установите новую прокладку клапана рециркуляции отработавших газов.
Установите клапан рециркуляции отработавших газов и закрепите болтами, затянув их моментом 8—10 Н·м.
