- снимите защитный кожух;

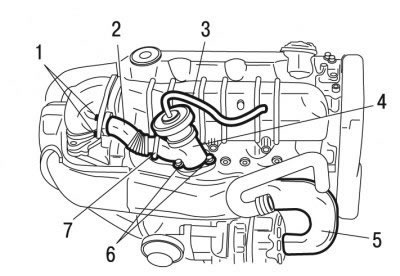

Рис. 4.119. Снятие клапана рециркуляции отработавших газов: 1 - болты; 2, 3 - трубки; 4 - клапан; 5 - соединение; 6 - гайки; 7 - хомут
- снимите соединение 5 (рис. 4.119);
- отсоедините трубку 3;
- отверните болты 1;
- снимите хомут 7;
- снимите трубку 2;
- отверните гайки 6;
- снимите клапан 4 системы рециркуляции отработавших газов;
- снимите прокладку.
Установку клапана системы рециркуляции отработавших газов проводите в порядке, обратном снятию.
При каждой замене меняйте уплотнительную прокладку и хомут на новые.
Завершите установку клапана в порядке, обратном снятию, при этом затяните гайки 6 и болты 1 моментом 10 Н·м.
