Предупреждение! Перед выполнением операции обязательно ознакомьтесь с разделом «Меры безопасности при обслуживании и ремонте системы управления двигателем».
Рекомендация. Снимать топливный бак рекомендуется после того, как из него выработано максимальное количество топлива.
Для выполнения работы потребуется смотровая канава или эстакада. Работу следует выполнять с помощником.
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

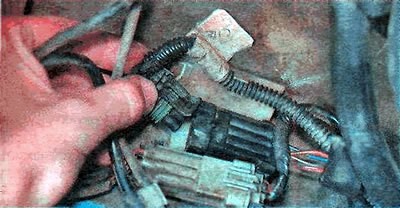

2. Отжимаем фиксатор и отсоединяем колодку жгута проводов топливного модуля, расположенную на днище автомобиля, рядом с топливным баком.
3. Снимаем подушки подвески системы выпуска отработавших газов (см. «Подушки подвески элементов системы выпуска отработавших газов — замена»). И опускаем систему на балку задней подвески.

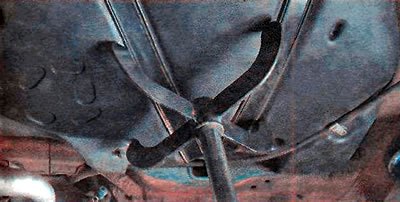

4. Устанавливаем под бак надежную опору.

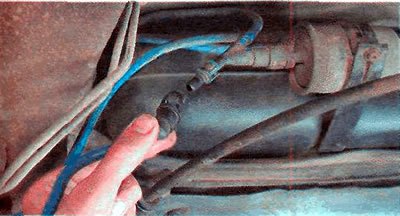

5. Сжимаем фиксаторы и разъединяем топливопровод.

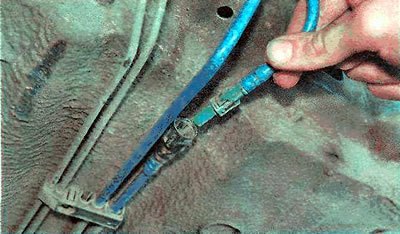

6. Аналогично разъединяем трубопровод подачи паров топлива из топливного бака к адсорберу.
7. Отсоединяем тросы стояночного тормоза от кронштейнов топливного бака (см. «Тросы стояночного тормоза — замена»).

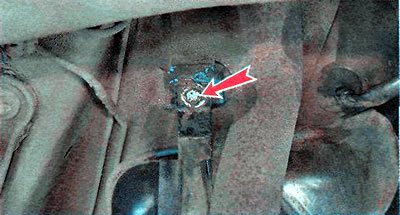

8. Торцовым ключом на 13 мм выворачиваем болт заднего левого крепления топливного бака.

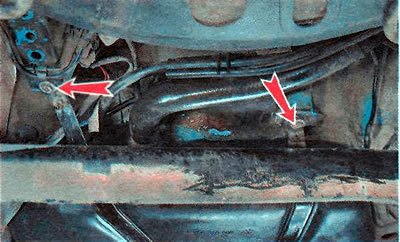

9. Тем же ключом выворачиваем средний и правый болты заднего крепления топливного бака.

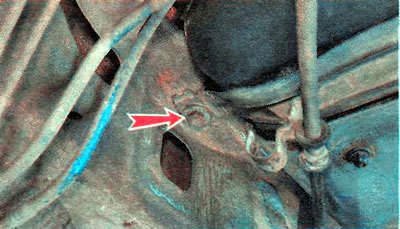

10. Аналогично выворачиваем передний левый болт крепления топливного бака...

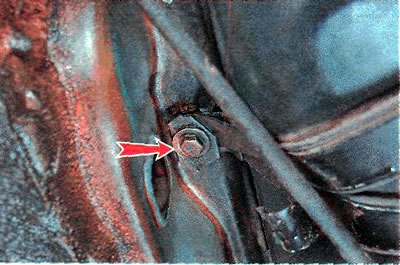

...и передний правый болт.
11. Немного опускаем топливный бак на опоре.

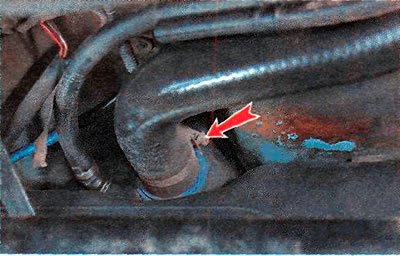

12. Ослабляем хомут наливной трубы топливного бака.

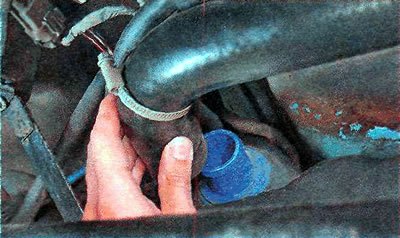

13. Снимаем трубу со штуцера.

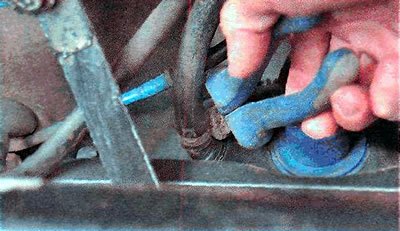

14. Снимаем хомут крепления трубки для выпуска воздуха и отсоединяем трубку от топливного бака.
15. Аналогично снимаем хомут крепления трубки для выпуска воздуха, расположенной сверху на топливном баке и снимаем трубку со штуцера.
16. Снимаем топливный бак в сборе с топливным фильтром и топливным модулем.
17. При необходимости снимаем топливный фильтр (см. «Топливный фильтр — замена») и топливный модуль (см. «Топливный насос — проверка и замена»).
18. Устанавливаем детали в обратной последовательности.
