Последовательность выполнения
Замечание. Выполнение операции показано на примере замены двигателя 1,6 DOHC. Отличия в выполнении операции на других двигателях указаны в тексте.
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»).
3. На автомобилях после 2000 г. выпуска отворачиваем управляющий датчик концентрации кислорода (см. «Датчики концентрации кислорода — замена»).
4. Ключом TORX Е10 отворачиваем три болта крепления термозащитного экрана выпускного коллектора.

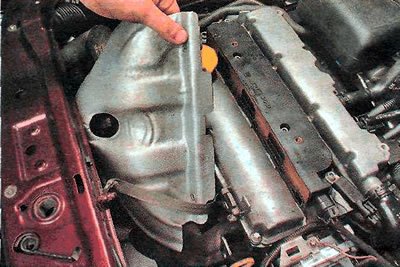

5. Снимаем термозащитный экран.
6. Торцовым ключом на 10 мм отворачиваем девять гаек крепления выпускного коллектора (для наглядности гайки крепления показаны на снятой головке).

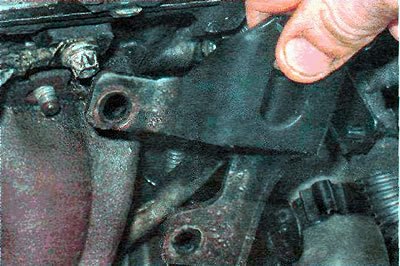

7. Снимаем монтажную проушину со шпилек выпускного коллектора.

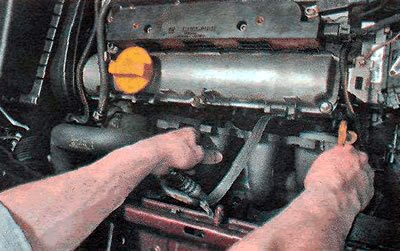

8. Аккуратно сдвигаем выпускной коллектор по шпилькам и отводим его от головки блока цилиндров.

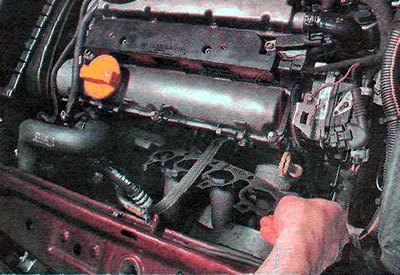

9. Снимаем прокладку выпускного коллектора.

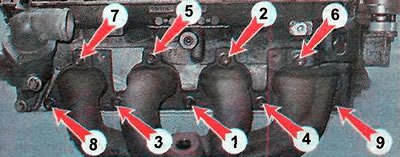

10. Устанавливаем детали в обратной последовательности. Гайки крепления выпускного коллектора затягиваем моментом 12 Нм в указанном порядке (гайки крепления показаны на снятой головке).
