Для выполнения работы потребуется смотровая канава или эстакада.
Замена генератора на модели Astra с двигателем 1,6 DOHC выпуска после 2000 г.
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем ремень привода вспомогательных агрегатов (см. «Ремень привода вспомогательных агрегатов — проверка состояния и замена»).

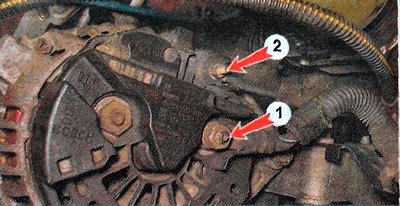

3. Ключом на 13 мм отворачиваем гайку 1 и снимаем провод с вывода В+ генератора, а ключом на 8 мм отворачиваем гайку 2 и снимаем провод с вывода L генератора.

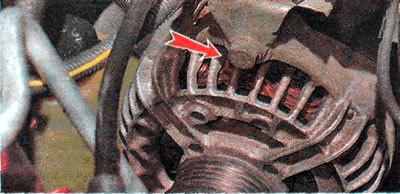

4. Ключом на 13 мм отворачиваем болт крепления держателя колодок жгута проводов.

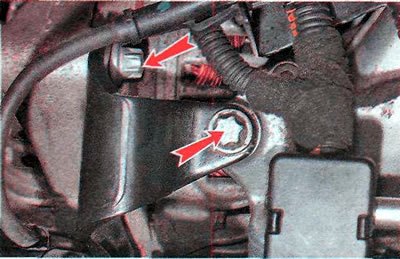

5. Ключом TORX Е14 отворачиваем болты крепления верхнего кронштейна генератора к генератору, впускному ресиверу...

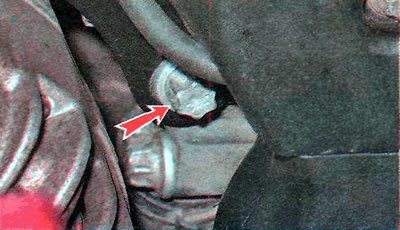

...к головке блока...

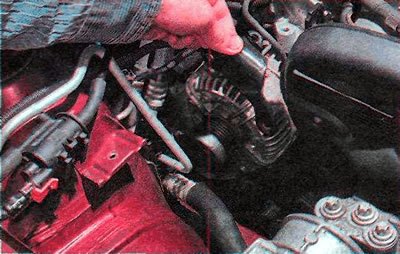

...и снимаем кронштейн.

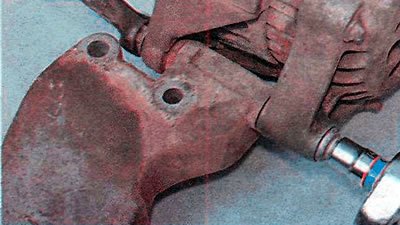

6. Ключом TORX Е14 удерживаем болт от проворачивания, а ключом на 16 мм ослабляем затяжку гайки нижнего крепления генератора (показано на снятом узле)...

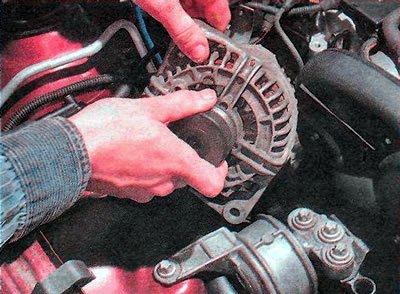

...и снимаем генератор.
7. Установку деталей выполняем в обратной последовательности.
Замена генератора на модели Zafira с двигателем 1,8 DOHC выпуска до 2000 г.
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем ремень привода вспомогательных агрегатов (см. «Ремень привода вспомогательных агрегатов — проверка состояния и замена») и его натяжное устройство (см. «Ремень привода вспомогательных агрегатов — замена натяжного устройства»).

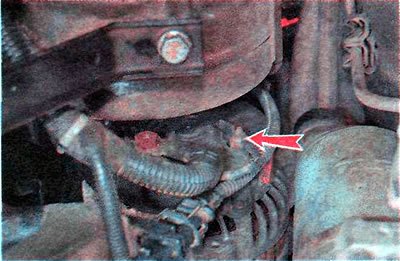

3. Ключом на 8 мм отворачиваем гайку...

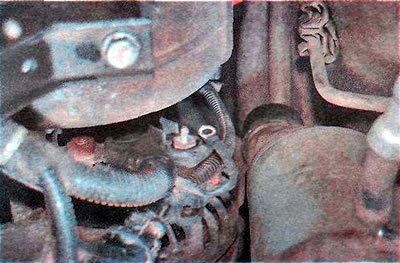

...и снимаем провод с вывода L генератора.

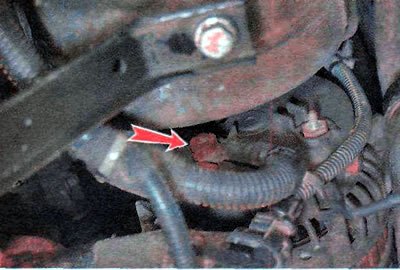

4. Ключом на 13 мм отворачиваем гайку...

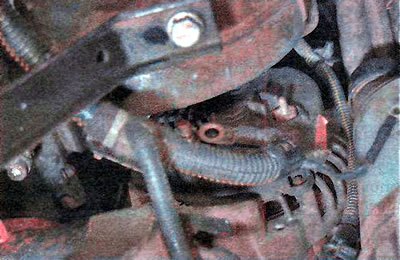

...и снимаем провод с вывода В+ генератора.

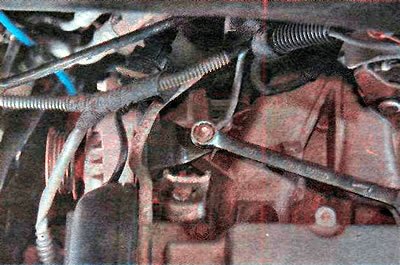

5. Ключом на 13 мм отворачиваем гайку...

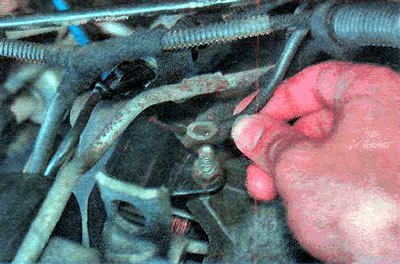

...и отсоединяем наконечник «массового» провода.

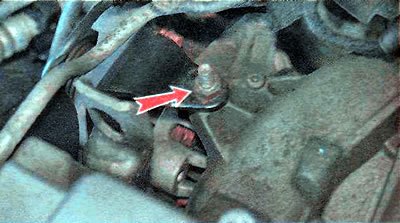

6. Тем же ключом выворачиваем шпильку.

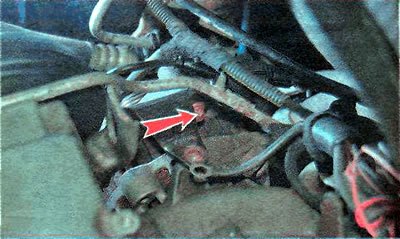

7. Ключом TORX Е14 отворачиваем болты крепления верхнего кронштейна к генератору...

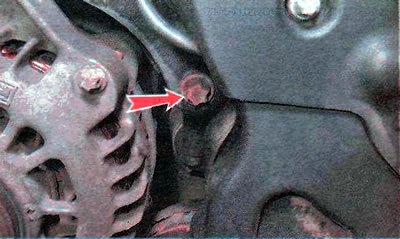

...и к головке блока и снимаем кронштейн.

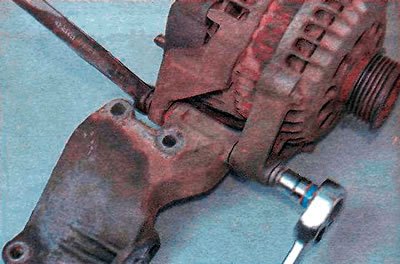

8. Ключом TORX Е14 удерживаем болт от проворачивания, а ключом на 16 мм ослабляем затяжку гайки нижнего крепления генератора (показано на снятом узле).
9. Ключом TORX -Е14 отворачиваем три болта крепления нижнего кронштейна...
Оригинал найдёте на этом ресурсе www.AutoInstruction.ru

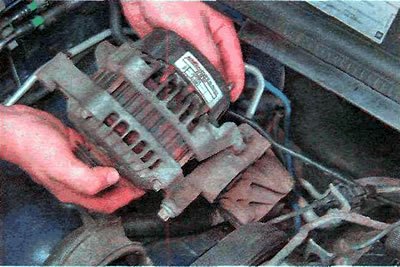

...и снимаем генератор в сборе с нижним кронштейном.
10. Окончательно отворачиваем гайку, извлекаем болт и отсоединяем генератор от кронштейна.
11. Установку деталей выполняем в обратной последовательности.
