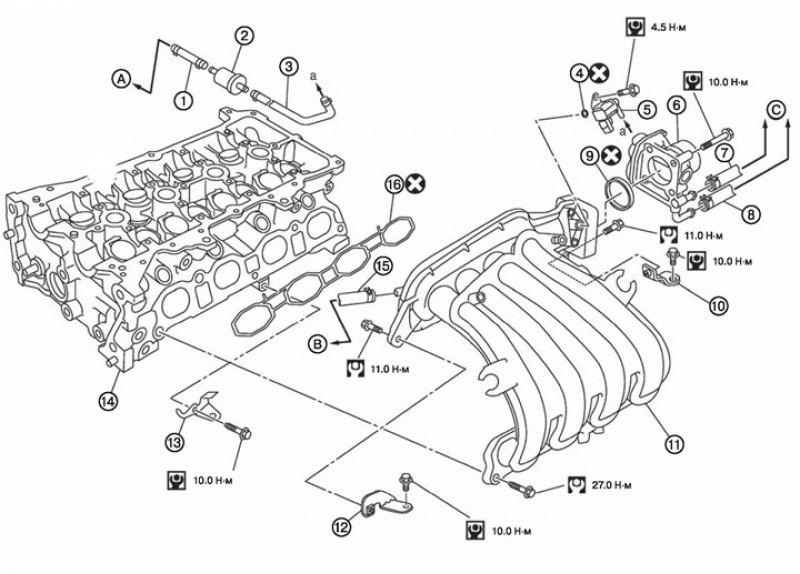

1. Шланг системы улавливания паров топлива. 2. Вакуумный ресивер. 3. Шланг системы улавливания паров топлива 4. Уплотнительное кольцо круглого сечения. 5. Электромагнитный клапан управления объемом продувки угольного фильтр системы улавливания паров топлива. 6. Привод управления электрической дроссельной заслонки. 7. Водяной шланг (версии для Северной Европы). 8. Водяной шланг (версии для Северной Европы). 9. Прокладка. 10. Задняя опора впускного коллектора. 11. Впускной коллектор. 12. Передняя опора впускного коллектора. 13. Центральная опора впускного коллектора. 14. Головка блока цилиндров. 15. Вакуумный шланг. 16. Прокладка. А. К централизованному подпольному трубопроводу. В. К усилителю тормозов. С. К выводу системы охлаждения.
Примечание.: заменять деталь новой после каждого снятия.
