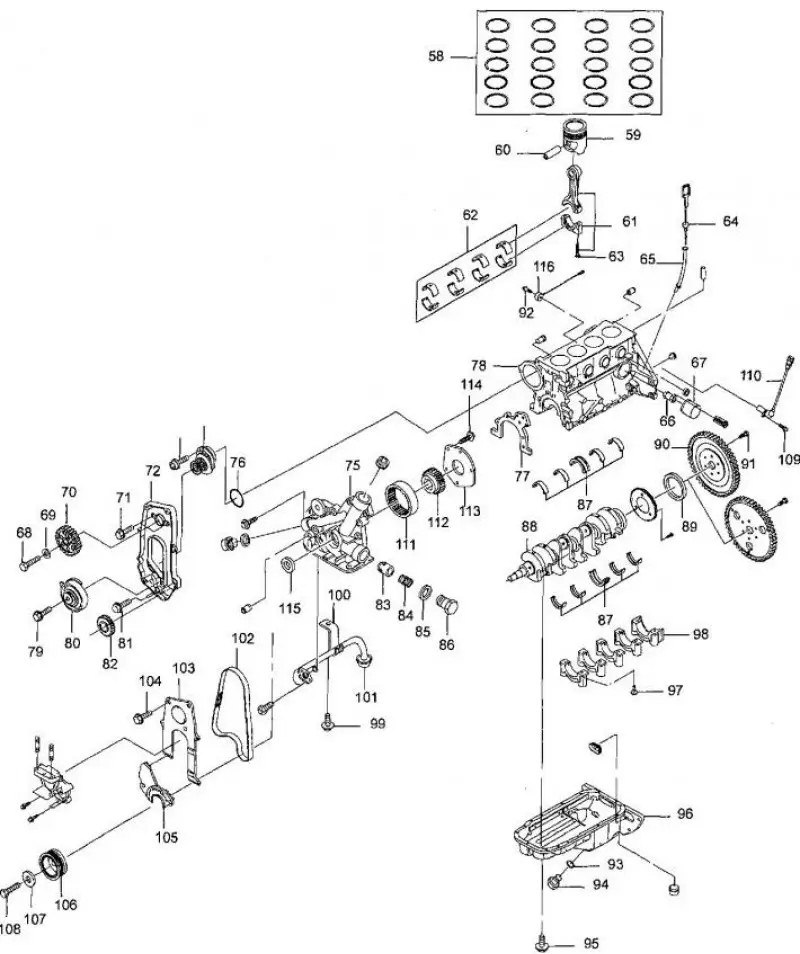

Детали блока цилиндров:
- 58 - Комплект поршневых колец;
- 59- Поршень;
- 60- Поршневой палец;
- 61 -Шатун;
- 62- Комплект шатунных вкладышей;
- 63 - Винт крепления крышки шатунного подшипника;
- 64 - Щуп уровня масла;
- 65 - Направляющая трубка щупа уровня масла;
- 66 - Соединитель масляного фильтра;
- 67 - Масляный фильтр;
- 68 - Винт крепления зубчатого шкива распределительного вала;
- 69 - Шайба винта крепления зубчатого шкива распределительного вала;
- 70 - Зубчатый шкив распределительного вала;
- 71 - Винт крепления задней части кожуха привода ГРМ;
- 72 - Задняя часть кожуха привода ГРМ;
- 73 - Винт крепления насоса охлаждающей жидкости;
- 74 - Насос охлаждающей жидкости;
- 75 - Масляный насос;
- 76 - Уплотнительное кольцо насоса охлаждающей жидкости;
- 77 - Прокладка корпуса масляного насоса;
- 78 - Блок цилиндров;
- 79 - Винт крепления роликового автоматического натяжного устройства ремня ГРМ;
- 80 - Роликовое автоматическое натяжное устройство ремня ГРМ;
- 81 - Винт крепления зубчатого шкива коленчатого вала;
- 82 - Зубчатый шкив коленчатого вала;
- 83 - Поршень предохранительного перепускного клапана масляного насоса;
- 84 - Пружина предохранительного перепускного клапана масляного насоса;
- 85 - Уплотнительное кольцо масляного насоса;
- 86 - Винтовая пробка предохранительного перепускного клапана масляного насоса;
- 87 - Комплект вкладышей коренных подшипников коленчатого вала;
- 88 - Коленчатый вал;
- 89 - Задний сальник коленчатого вала;
- 90 - Маховик (для АКПП);
- 91 - Винт крепления маховика (для АКПП);
- 92 - Винт крепления акустического датчика детонации;
- 93 - Шайба сливной пробки поддона маеляного картера;
- 94 - Сливная пробка поддона масляного картера;
- 95 - Винт крепления поддона масляного картера;
- 96 - Поддон масляного картера;
- 97 - Винт крепления крышки коренного подшипника коленчатого вала;
- 98 - Крышка коренного подшипника коленчатого вала;
- 99 - Винт крепления кронштейна маслопри-емника масляного насоса;
- 100 - Кронштейн маслоприемника масляного насоса;
- 101 - Трубка маслоприемника масляного насоса;
- 102 - Ремень привода ГРМ;
- 103 - Верхняя часть кожуха привода ГРМ;
- 104 - Винт крепления верхней части кожуха привода ГРМ;
- 105 - Нижняя часть кожуха привода ГРМ;
- 106 - Шкив коленчатого вала;
- 107 - Шайба винта крепления шкива коленчатого вала;
- 108 - Винт крепления шкива коленчатого вала;
- 109 - Винт крепления датчика положения коленчатого вала;
- 110 - Датчик положения коленчатого вала;
- 111 - Наружный ротор масляного насоса;
- 112 - Внутренний ротор масляного насоса;
- 113 - Задняя крышка масляного насоса;
- 114-Винт крепления задней крышки масляного насоса;
- 115 - Уплотнитель масляного насоса;
- 116 - Акустический датчик детонации.
