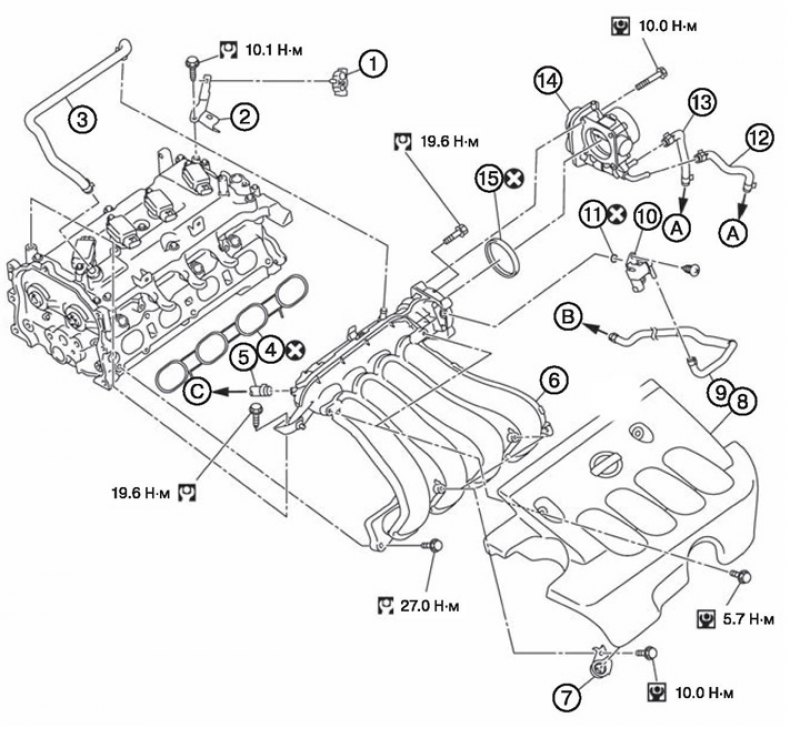

1. Хомут. 2. Кронштейн жгутов проводов. 3. Шланг системы принудительной вентиляции картера. 4. Прокладка. 5. Вакуумный шланг. 6. Впускной коллектор. 7. Кронштейн. 8. Крышка двигателя. 9. Шланг системы улавливания паров топлива. 10. Электромагнитный клапан управления объемом продувки угольного фильтра системы улавливания паров топлива. 11. Уплотнительное кольцо круглого сечения. 12. Водяной шланг. 13. Водяной шланг. 14. Привод управления электронной дроссельной заслонки. 15. Прокладка.
A. К выводу системы охлаждения. B. К централизованному подпольному трубопроводу. С. К усилителю тормозов.
Примечание.: заменять деталь новой после каждого снятия.
